Nvidia Mellanox Ethernet Kart Montajı

Kurulum Talimatları

Bu bölümde, bağdaştırıcı kartınızı bir sisteme nasıl takacağınıza ilişkin ayrıntılı yönergeler sağlanmaktadır.

Lütfen aşağıdaki rakamların yalnızca açıklama amaçlı olduğunu unutmayın.

Kartı takmadan önce, sistemin kapalı olduğundan ve güç kablosunun sunucuya bağlı olmadığından emin olun. Lütfen uygun elektriksel topraklama prosedürlerini takip edin.

Sistem kasasını açın.

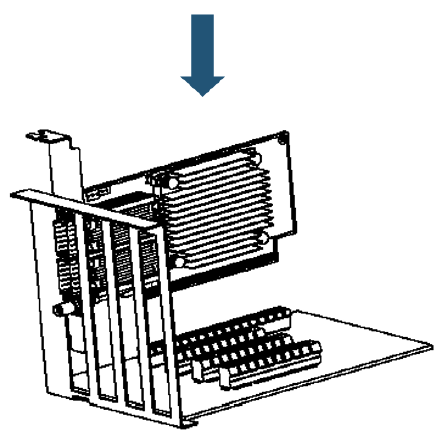

Bağdaştırıcıyı uygun bir PCI Express yuvasına yerleştirin.

Kartın her iki köşesine eşit basınç uygulayarak, adaptör kartını sıkıca oturana kadar PCI Express yuvasına sokun.



Bağdaştırıcı düzgün bir şekilde oturduğunda, bağlantı noktası konektörleri yuva açıklığıyla hizalanır ve bağdaştırıcı ön yüzü sistem kasasına karşı görünür.



Adaptörü adaptör klipsi veya vidayla sabitleyin.
