Cisco QSFP-100G-SR4-S Uyumlu 100GBASE-SR4 QSFP28 Transceiver — StorNET

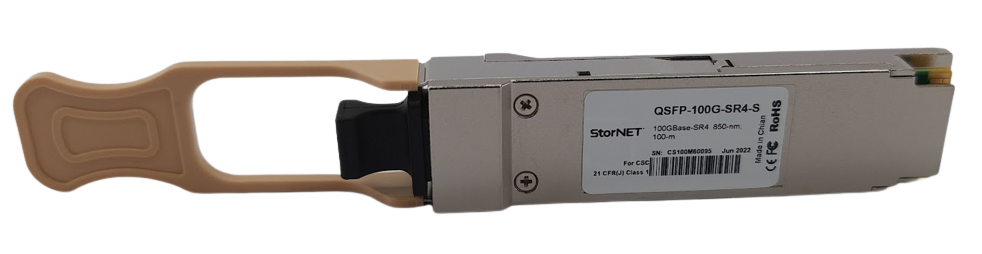

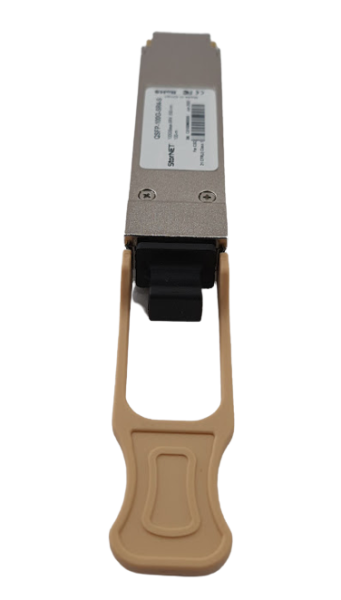

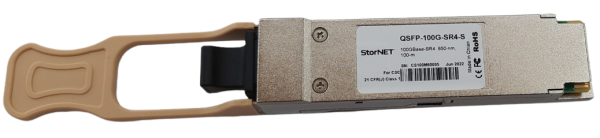

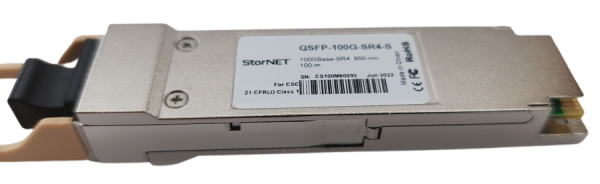

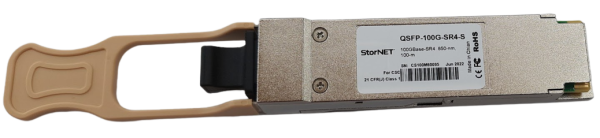

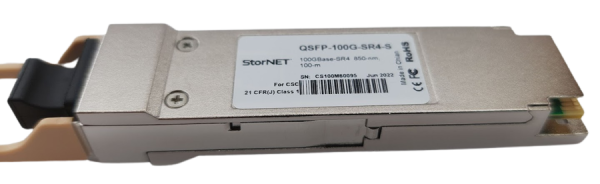

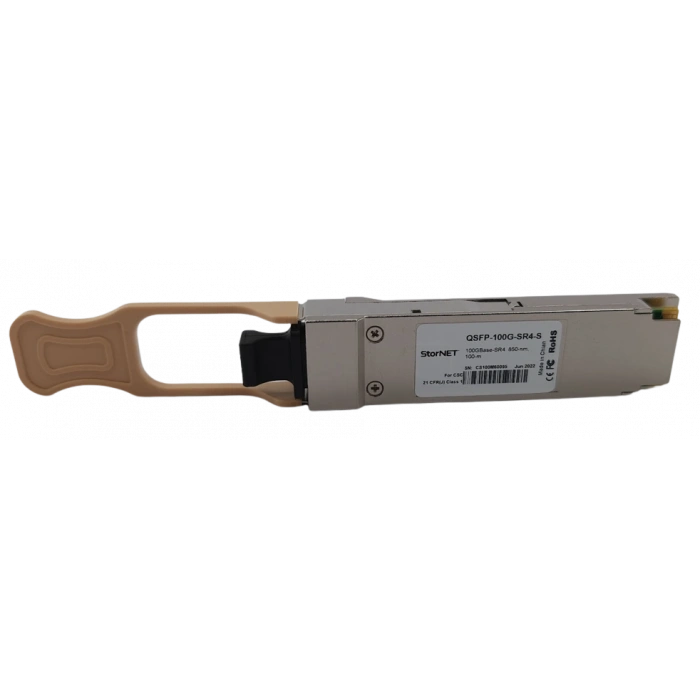

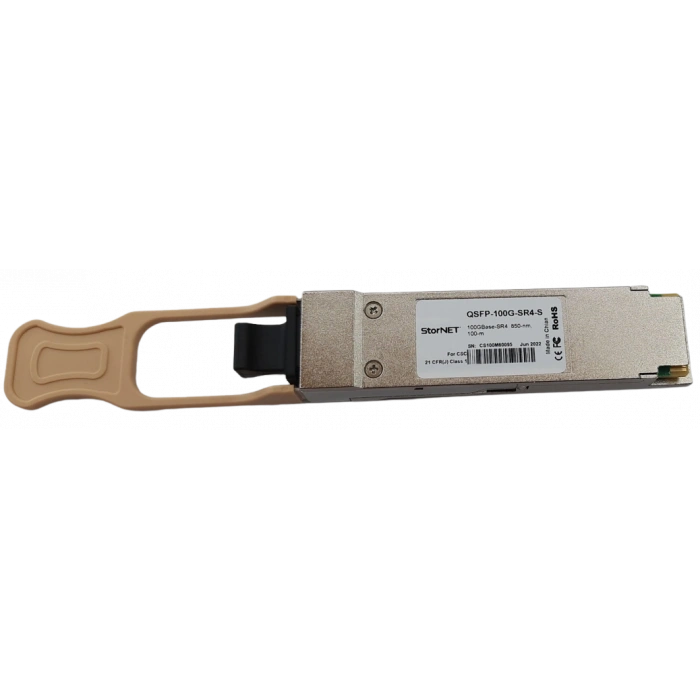

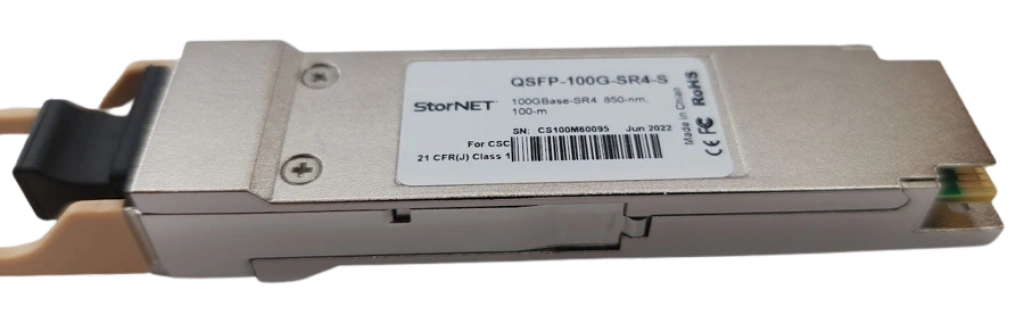

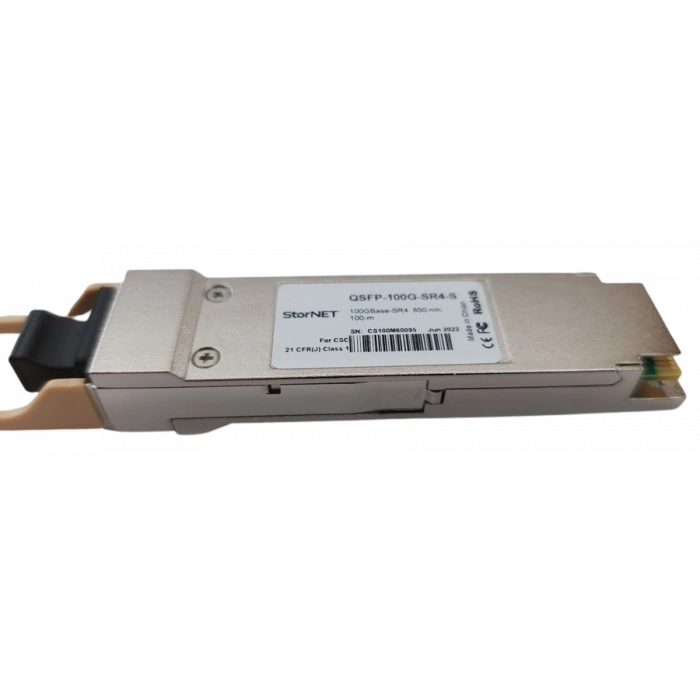

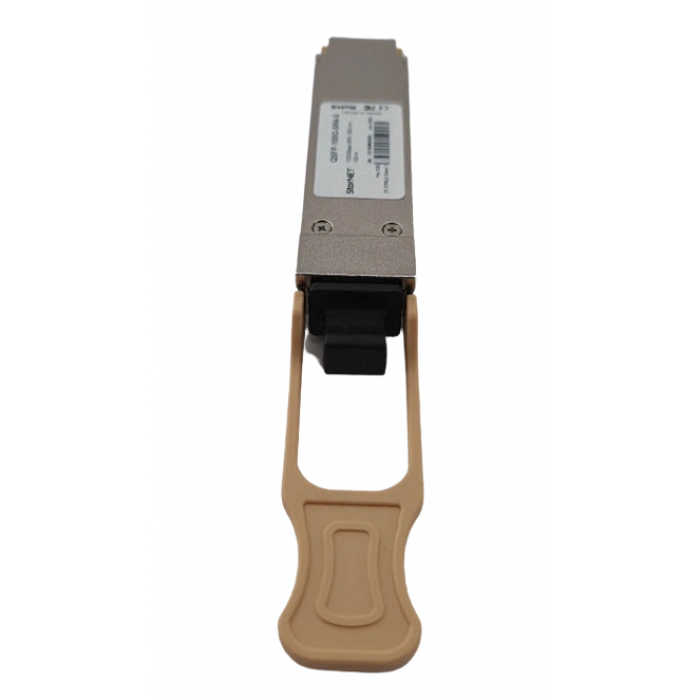

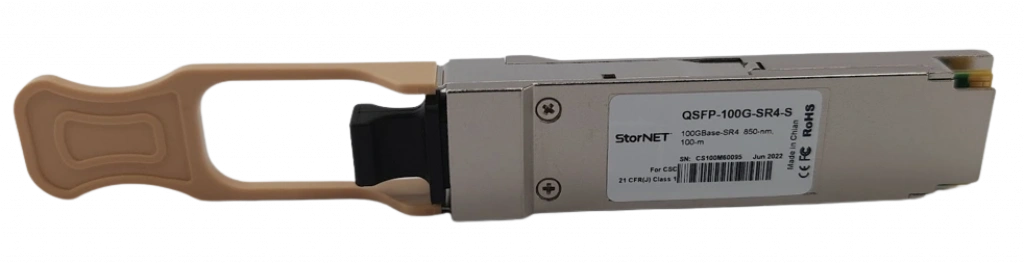

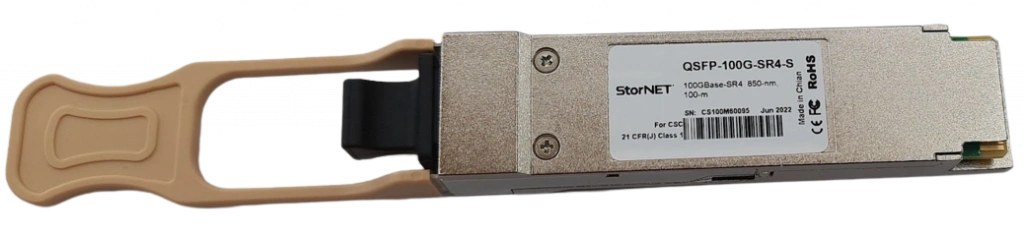

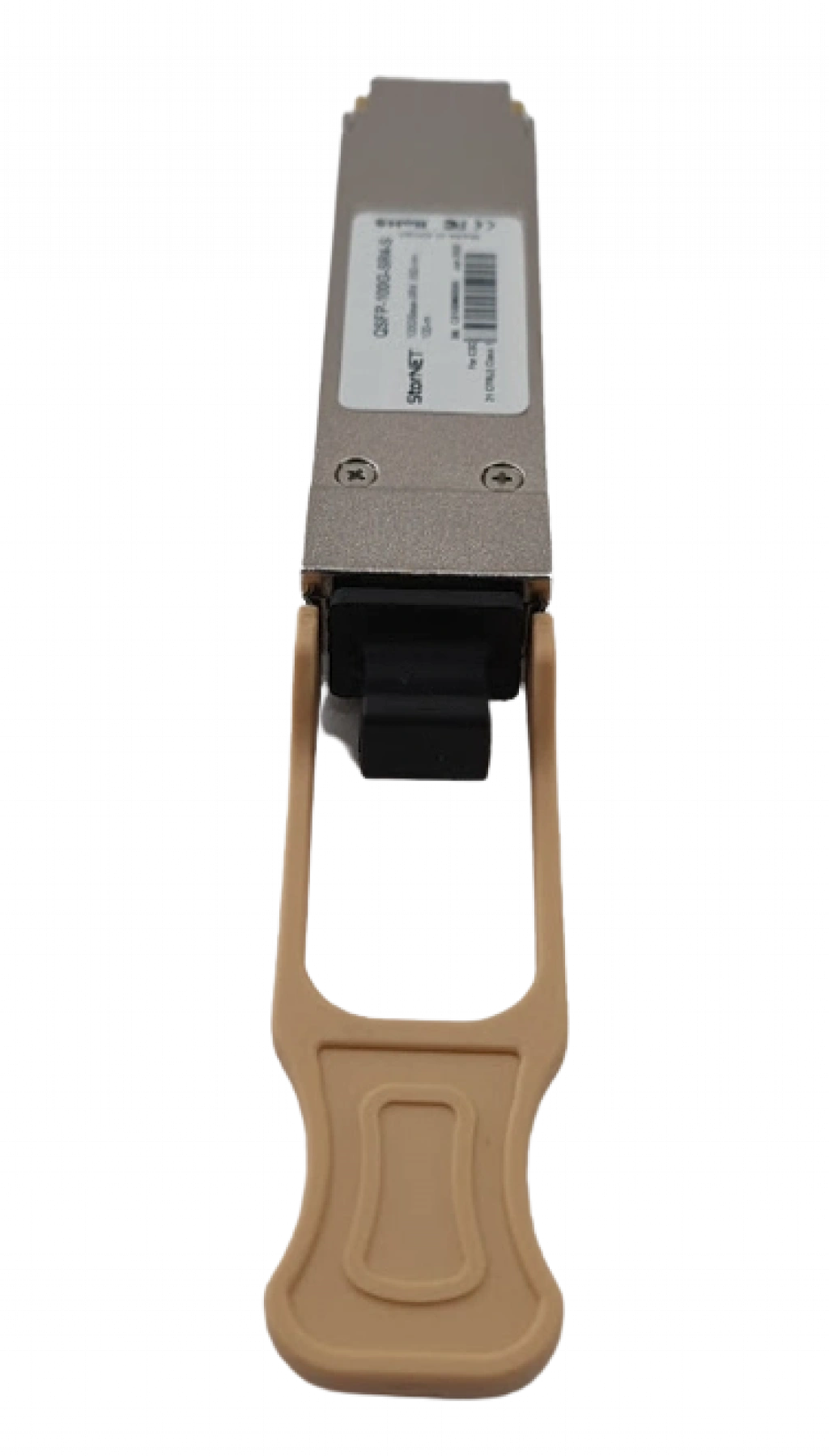

StorNET QSFP-100G-SR4-S, Cisco Nexus ve Catalyst switch'lerle tam uyumlu olarak programlanmış 100GBASE-SR4 QSFP28 optik transceiver modülüdür. Dört adet 850nm VCSEL lazer kanalı üzerinden 4×25G CAUI-4 mimarisiyle toplam 100 Gbps veri iletimi sağlar. MTP/MPO-12 konektörü ile OM3 fiberde 70m, OM4 fiberde 100m mesafeye kadar güvenilir 100GbE bağlantı sunar. DOM (Digital Optical Monitoring) desteği sayesinde her bir lazer kanalının anlık durumu izlenebilir. LinkREAL stoklarından aynı gün kargo ile teslim edilir.
Teknik Özellikler
| Standart | 100GBASE-SR4 (IEEE 802.3bm) |
| Form Faktör | QSFP28 |
| Veri Hizi ve Mimari | 100 Gbps — 4 x 25.78125 Gbps (CAUI-4) |
| Lazer Tipi | 850nm VCSEL x4 (dört bagimsiz kanal) |
| Konektör | MTP/MPO-12 (disisi) — LC-LC kablo ile dogrudan kullanılamaz |
| Fiber Tipi | Multimode Fiber (MMF) — 50/125 µm (OM3 / OM4) |
| Maks. Mesafe (OM3) | 70 metre |
| Maks. Mesafe (OM4) | 100 metre |
| DOM Destegi | Evet — 4 kanal TX/RX guc, sicaklik, voltaj izleme |
| Guc Tuketimi | Maks. 3.5W |
| Calisma Sicakligi | 0°C – +70°C (Commercial Grade) |
| Depolama Sicakligi | -40°C – +85°C |
| Uyumlu OEM Kodu | Cisco QSFP-100G-SR4-S |
| Stok Kodu | QSFP-100G-SR4-S |
| Uyumluluk Standardi | MSA QSFP28 (SFF-8636, SFF-8665) |
| Garanti | 24 Ay |
100GBASE-SR4 Mimarisi — 4 Kanal Nasil Calisir?
SR4 standardı, 100 Gbps veriyi tek bir dalga boyunda taşımak yerine dört ayrı 25G lazer kanalına böler. Her kanal bağımsız bir fiber çifti üzerinden çalışır; bu nedenle MTP/MPO konektörde toplam 8 aktif fiber (4 TX + 4 RX) kullanılır. 12 fiberli MTP/MPO konektörde kalan 4 fiber boş kalır.
Bu mimari şu avantajları sağlar:
- Tek bir fiziksel konektörden 100G bant genişliği — yüksek yoğunluklu port kapasitesi
- Her kanal bağımsız izlenebilir (DOM ile kanal başına TX/RX güç değerleri)
- MTP/MPO to 4×LC fanout kablo ile 4×25G breakout yapısına dönüştürülebilir
- OM3/OM4 mevcut multimode altyapısını olduğu gibi kullanır
Kablo Rehberi — Hangi Kabloyu Kullanmalisiniz?
Seçenek 1 — MTP/MPO Trunk Kablo (Switch-Switch veya Patch Panel)
Her iki ucunda MTP/MPO-12 dişi konektör bulunan OM4 trunk kablo ile iki switch arasında veya switch ile patch panel arasında doğrudan bağlantı kurulur. En sık kullanılan yapıdır. Mesafeye göre 1m, 3m, 5m, 10m uzunluklar tercih edilir.
Seçenek 2 — MTP/MPO to 4×LC Duplex Fanout (Breakout Kablo)
Bir ucunda MTP/MPO, diğer ucunda 4 adet LC Duplex konektör bulunan bu kablo ile 100G QSFP28 SR4 portu, dört ayrı 25G SFP28 SR portuna bölünür. Switch tarafında breakout modu etkinleştirildikten sonra her LC çifti, karşılıklı bir SFP28 portuna bağlanır. Bu yapı özellikle top-of-rack switch'in 100G portlarını sunuculara dağıtmak için kullanılır.
Seçenek 3 — MTP/MPO Adaptör + OM4 Patch Panel
Mevcut altyapıda OM4 patch panel üzerinde MTP/MPO portlar varsa, kısa MTP/MPO jumper kablo ile switch portu doğrudan patch panele bağlanır. Patch panel çıkışında ise fanout yapısına geçilebilir.
Uyumlu Cihaz ve Platformlar
Cisco Switch ve Yönlendiriciler (Cisco Kodu ile)
Bu modül Cisco QSFP-100G-SR4-S kodu ile programlanmıştır. NX-OS ve IOS-XE vendor validation mekanizması modülü sorunsuz tanır.
- Cisco Nexus 9000 Serisi (9200, 9300, 9500, 9800)
- Cisco Nexus 7000 Serisi
- Cisco Catalyst 9000 Serisi (9300, 9400, 9500, 9600)
- Cisco ASR 9000 Serisi (100G QSFP28 portlu hat kartları)
- Cisco NCS 5000 / 5500 Serisi
100GbE Ethernet Kartları (Sunucu Tarafı)
Sunucu tarafındaki QSFP28 portlar MSA standardına uygun modülleri kabul eder; Cisco kodu gerekmez.
- NVIDIA Mellanox ConnectX-5 (MCX516A), ConnectX-6 (MCX623) — 100G QSFP28 portlu modeller
- Intel E810-CQDA2 — 100G QSFP28 dual port
- Broadcom BCM957414 — 100G QSFP28 portlu varyantlar
Diger Marka Switch'ler (MSA Uyumlu)
Aşağıdaki markalarda kullanmak için o markaya özel OEM kodu ile programlanmış StorNET modüller LinkREAL stoklarında mevcuttur:
- Broadcom / Cumulus — QSFP-100G-SR4 kodu
- Huawei — QSFP-100G-SR4-S kodu
- Centec / Edgecore / Quanta — MSA genel kod
- Supermicro — MSA genel kod
- Arista, Juniper, HPE Aruba — markaya ozgü kodlarla temin edilebilir
100G Portunu 4x25G Olarak Kullanmak — Breakout Yapılandırması
Cisco Nexus switch'lerde tek bir 100G QSFP28 SR4 portu, 4 adet bağımsız 25G portuna dönüştürülebilir. Bu yapılandırma özellikle yüksek sayıda sunucuyu ekonomik biçimde 100G switch'e bağlamak için tercih edilir.
Gereken Donanım
- Bu modül (100G QSFP28 SR4) — switch tarafı
- MTP/MPO to 4×LC Duplex fanout/breakout kablo (OM4)
- 4 adet 25GBASE-SR SFP28 transceiver — sunucu NIC tarafı
- Breakout destekli 100G switch portu
NX-OS Breakout Yapılandırması (Cisco Nexus)
breakout 4x25G
! Breakout sonrasi portlar:
interface Ethernet1/1/1
interface Ethernet1/1/2
interface Ethernet1/1/3
interface Ethernet1/1/4
Breakout sonrasında her alt port bağımsız olarak yapılandırılabilir. Ayrıntılı breakout konfigürasyonu için Cisco NX-OS yapılandırma rehberinizi inceleyin veya teknik ekibimizle iletişime geçin.
DOM ile 4 Kanal Optik İzleme
Bu modül DOM desteği sayesinde her bir lazer kanalı için ayrı ayrı TX güç, RX güç, bias akım değerlerini ve modülün genel sicaklik ile voltaj değerlerini raporlar. Cisco NX-OS'ta aşağıdaki komutla izlenebilir:
Çıktıda TX/RX güç değerleri dBm cinsinden 4 kanal için ayrı ayrı listelenir. Kanal bazında alarm eşikleri tanımlanarak proaktif bakım yapılabilir.
Satin Alma Öncesi Önemli Notlar
- MTP/MPO-12 kablo zorunludur: LC-LC patch kablo ile bu modül çalışmaz. MTP/MPO trunk veya MTP/MPO to 4×LC fanout kablo edinmeniz gerekir.
- Fiber tipi OM3 veya OM4 olmalıdır: Single-mode (OS2) fiber ile SR4 modül uyumlu değildir. Uzun mesafe SM fiber altyapısı için 100GBASE-LR4 modül tercih edilmelidir.
- Her iki ucun aynı standart ile çalışması gerekir: Karşılıklı portların her ikisinde de QSFP28 SR4 modül (veya aynı standartta AOC) kullanılmalıdır. SR4 ile LR4 karşılıklı bağlanamaz.
- 40G QSFP+ porta takılamaz: Fiziksel olarak girilebilse bile elektriksel uyumsuzluk nedeniyle bağlantı kurulamaz.
- Cisco dışı switch için doğru OEM kodu seçin: Arista, Juniper, HPE, Huawei gibi markalarda kullanım için o markaya özel kodlu modülü tercih edin.
Sik Sorulan Sorular
100GBASE-SR4 ile 100GBASE-LR4 arasında ne fark var?
SR4, 850nm dört VCSEL lazer ile OM3/OM4 multimode fiberde 70–100m mesafeyi destekler; MTP/MPO konektör kullanır. LR4 ise 1310nm dört WDM lazer ile OS2 single-mode fiberde 10km mesafeyi destekler; LC Duplex konektör kullanır. Veri merkezi içi kısa mesafeler için SR4, bina arası veya kampüs uzun mesafeler için LR4 tercih edilmelidir.
Bu modülü Cisco Nexus 9300 üzerinde breakout modunda kullanabilir miyim?
Evet. Cisco Nexus 9300 ve destekleyen diğer Nexus modellerinde NX-OS üzerinden breakout komutu ile port 4×25G'ye bölünebilir. MTP/MPO to 4×LC fanout kablo ve karşı uçta 4 adet 25G SFP28 SR transceiver gerekmektedir. Breakout desteği için ilgili Nexus modelinin veri sayfasını kontrol ediniz.
OM3 kablo ile 100m çalışır mı?
Hayır. OM3 kablo ile maksimum desteklenen mesafe 70m'dir. 100m mesafe için OM4 kablo gereklidir. Kurulumda toplam fiber uzunluğu (patch panel geçişleri dahil) bu limitleri aşmamalıdır.
100G SR4 transceiver ile 100G AOC kablo arasında nasıl seçim yapılır?
100G AOC kablo, her iki ucunda entegre QSFP28 konektör ve fiber barındırır; ayrıca kablo veya transceiver satın almaya gerek yoktur, tek parça çözümdür. Genellikle 1m–100m arası sabit mesafelerde kullanılır ve patch panel altyapısı gerektirmez. 100G SR4 transceiver ise mevcut MTP/MPO patch panel altyapısıyla kullanılmak üzere veya mesafe esnekliği gerektiren ortamlar için tercih edilir. 100G QSFP28 AOC Kablo kategorisini inceleyin →
MTP/MPO-8 kablo ile çalışır mı?
100GBASE-SR4, 8 aktif fiber (4 TX + 4 RX) kullanır ve MTP/MPO-12 konektör standardındadır. MTP/MPO-8 kablo fiziksel olarak takılabilse de 12 fiber gereksinimine göre tasarlanmış sistemle uyumsuzluk oluşabilir. Kesinlikle MTP/MPO-12 kablo kullanılması önerilir.
İlgili Ürünler ve Kategoriler
- 100GbE QSFP28 AOC Kablo — MTP/MPO kablo yerine entegre fiber çözümü; 1m–10m arası
- 100GbE QSFP28 DAC Kablo — 5m'ye kadar rack içi bakır bağlantı
- Breakout DAC Kablo — 100G QSFP28'i 4×25G SFP28'e bölmek için DAC alternatifi
- 100GbE QSFP28 Transceiver — Tüm Modeller — SR4, LR4, PSM4 ve diger 100G modüller
- 100GbE Ethernet Kartı — Sunuculara 100G QSFP28 portu eklemek için NIC kartları
- 100G Network Çözüm Paketi — 100G altyapısı için gerekli tüm bileşenler
MTP/MPO kablo seçimi veya breakout yapilandirmasi konusunda destek mi gerekiyor?
Switch modeli, kablo uzunlugu ve port yapilandirmasi konularinda teknik ekibimiz ücretsiz danismanlik saglar.
