1. Fiber Optik Transceiver Dalga Boyu Nedir?

Fiber optik transceiver, elektriksel veri sinyalini optik sinyale ve alınan optik sinyali yeniden elektriksel sinyale dönüştüren bir haberleşme bileşenidir. SFP, SFP+, SFP28, QSFP28, QSFP-DD ve OSFP gibi form faktörlerinde bulunabilir.

Optik iletimde dalga boyu (wavelength), ışığın elektromanyetik dalga özelliğini tanımlar. Genellikle nanometre (nm) ile ifade edilir.

Dalga boyu ile frekans arasındaki temel ilişki:

• λ: Boşluktaki dalga boyu
• c: Işığın boşluktaki hızı
• f: Optik frekans

850 nm, 1310 nm veya 1550 nm ifadeleri bir optik sistemin çalıştığı nominal dalga boyunu veya dalga boyu bölgesini tanımlayabilir. Ancak gerçek çalışma aralığı, ilgili Ethernet PMD standardı ve optik modülün teknik dokümanı ile belirlenir.

Örneğin 10GBASE-LR modülünde 1310 nm ifadesi kullanılırken, 100GBASE-LR4 modülünde aynı bölge içinde dört farklı optik kanal yer alır. İki modülün aynı dalga boyu bölgesini kullanması, birbirlerine bağlanabilecekleri anlamına gelmez.

2. Fiber Optik Haberleşmede Spektral Bantlar

Fiber haberleşme sistemleri, farklı dalga boyu aralıklarında çalışabilir. Single Mode optik iletimde yaygın kullanılan O, E, S, C, L ve U bantları aşağıdaki gibi sınıflandırılır.

Bu aralıklar, Single Mode fiber spektrumunun yaygın sınıflandırmasını gösterir. Bir spektral bandın tanımlı olması, o bantta çalışan herhangi bir transceiver'ın mevcut fiber altyapısıyla otomatik olarak uyumlu olduğunu göstermez.

3. 850 nm, 1310 nm ve 1550 nm Arasındaki Farklar

Ethernet optik bağlantılarda en sık karşılaşılan nominal dalga boyları 850 nm, 1310 nm ve 1550 nm'dir. Bunların kullanım alanları aynı değildir.

850 nm: Multimode Ethernet bağlantıları

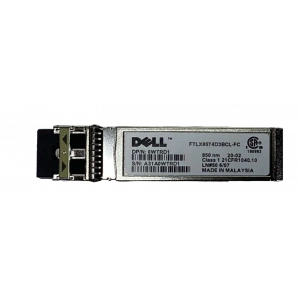

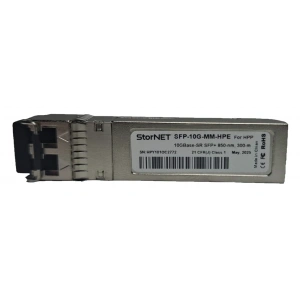

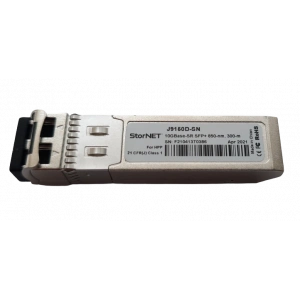

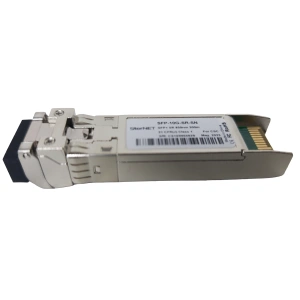

850 nm, veri merkezlerinde kısa mesafeli MMF Ethernet bağlantılarında yaygın kullanılır. 10GBASE-SR, 25GBASE-SR, 100GBASE-SR4 ve 400GBASE-SR8 bu yaklaşımın örnekleridir.

Ancak 850 nm kullanan bütün modüller aynı fiber, konnektör veya erişim mesafesi gereksinimlerine sahip değildir. SR4 ve SR8 gibi paralel optik tasarımlarda fiber sayısı ve konnektör yapısı ayrıca değerlendirilmelidir.

1310 nm: Single Mode Ethernet bağlantıları

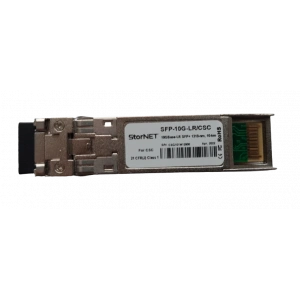

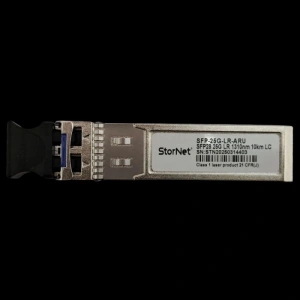

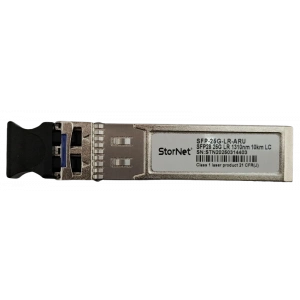

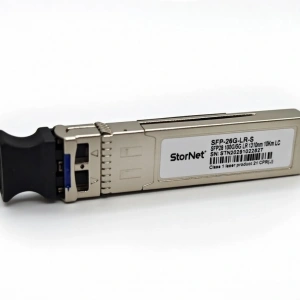

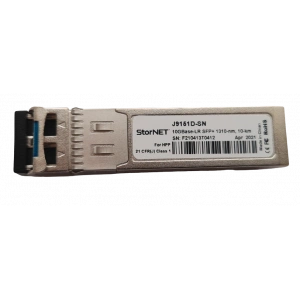

1310 nm bölgesi, Single Mode fiber üzerinden birçok Ethernet PMD standardında kullanılır. 10GBASE-LR gibi tek optik dalga boylu uygulamaların yanında 100GBASE-LR4 gibi çok kanallı LAN-WDM mimarileri de bu bölgededir.

1550 nm: Uzun mesafe ve WDM uygulamaları

1550 nm bölgesi, düşük fiber zayıflaması nedeniyle birçok uzun mesafe optik sisteminde önemlidir. 10GBASE-ER bunun Ethernet tarafındaki örneklerinden biridir. C-Band DWDM sistemleri de bu bölgenin çevresinde yoğunlaşır.

Bununla birlikte uzun mesafe kapasitesini yalnızca dalga boyu belirlemez. Lazer karakteristikleri, modül alıcı sınırları, fiber dispersiyonu, optik amplifikatör kullanımı ve bağlantı kayıpları birlikte değerlendirilmelidir.

4. Ethernet Hızlarına Göre Transceiver Dalga Boyları

Aşağıdaki tablolar Ethernet optik PMD ailelerini özetler. Belirtilen mesafeler ilgili standardın tanımladığı fiber ve bağlantı koşullarına bağlıdır.

1G, 10G ve 25G Ethernet

Not: 1000BASE-LX standardındaki 5 km değeri ile piyasadaki 10 km erişimli 1G LX/LX10 ürünleri birbirine karıştırılmamalıdır. ER sınıfındaki uzun bağlantılar da uygulamaya göre bağlantı mühendisliği ve güç bütçesi kontrolü gerektirir.

40G ve 100G Ethernet

Kritik fark: 100GBASE-LR4 ve 100GBASE-LR1 aynı bağlantı hızına ve benzer erişim sınıfına sahip olabilir. Fakat fiziksel optik kodlama ve kanal mimarileri farklıdır. Karşılıklı modül seçiminde yalnızca 100G, 1310 nm ve 10 km bilgilerinin eşleşmesi yeterli değildir.

200G, 400G ve 800G optik mimariler

Yüksek hızlı Ethernet sistemlerinde toplam veri hızı, birden fazla optik kanalın paralel çalıştırılması veya dalga boyu çoklamasıyla elde edilebilir. Aşağıdaki örnekler seçilmiş PMD mimarileridir; tüm ticari varyantları kapsayan bir ürün listesi değildir.

Yüksek hızlı optik arayüzlerde IEEE standardı, MSA tanımı ve üretici uygulaması ayrı ayrı kontrol edilmelidir. Aynı form faktörünü kullanan iki modülün aynı PMD ile çalıştığı varsayılamaz.

5. Çoklu Optik Kanal: SR4, LR4, CWDM4 ve DR4 Arasındaki Fark

100G Ethernet bağlantılarında sık karşılaşılan teknik sorunlardan biri, aynı hızda çalışan farklı optik arayüzlerin eşdeğer kabul edilmesidir.

Paralel optik bağlantı

100GBASE-SR4, dört optik gönderme ve dört optik alma kanalı kullanır. Kanallar yaklaşık 850 nm bölgesinde çalışır; farklı dalga boylarıyla aynı fiberi çoklamak yerine ayrı fiber yolları kullanılır.

WDM üzerinden çoklu kanal

100GBASE-LR4 ise dört farklı LAN-WDM dalga boyunu tek bir gönderme fiberinde çoklar. Karşı yönde ikinci fiber kullanılır.

100GBASE-LR4 için nominal merkez dalga boyları:

Bu kanal planı, 100GBASE-LR4 optik standardıyla ilişkilidir. 100G CWDM4 gibi MSA tabanlı uygulamalarda kullanılan dört dalga boyu aynı değildir.

100G CWDM4 ile 100G LR4 birbirinin doğrudan eşdeğeri değildir. İki modül de dört optik dalga boyu ve SMF kullanabilse de merkez frekansları, PMD özellikleri ve alıcı/verici koşulları farklıdır.

6. BiDi Transceiver: Tek Fiberde Çift Yönlü Haberleşme

BiDi (Bidirectional) optik modüller, uygun WDM ayrıştırma yapısı kullanarak tek fiber üzerinden iki yönlü haberleşme sağlayabilir.

Standart duplex optik bağlantılarda gönderme ve alma için çoğunlukla iki ayrı fiber bulunur. BiDi tasarımda ise iki yön farklı optik dalga boylarıyla ayrılır.

Yaygın BiDi dalga boyu eşleşmeleri

Bu tablo, piyasada karşılaşılabilen örnek dalga boyu çiftlerini gösterir. Buradaki eşleşme yalnızca TX/RX dalga boyu yönünden doğrudur; tam uyumluluk için veri hızı, optik bütçe, alıcı/verici dalga boyu toleransları ve ürünün elektriksel arayüzü de eşleşmelidir.

Bağlantı hatası örneği: TX 1310 / RX 1550 nm modülünden iki adet kullanılarak doğrudan bir BiDi çifti oluşturulamaz. İkinci uçta tamamlayıcı TX 1550 / RX 1310 nm düzeni gereklidir.

7. CWDM: 18 Kanallı Dalga Boyu Çoklama

CWDM, Coarse Wavelength Division Multiplexing ifadesinin kısaltmasıdır. Farklı dalga boylarındaki birden fazla optik sinyalin uygun MUX/DEMUX bileşenleriyle aynı fiber altyapısı üzerinde taşınmasına olanak verir.

ITU-T G.694.2 standardında nominal CWDM kanal merkezleri 20 nm aralıklarla tanımlanır. Güncel kullanılan kanal merkezleri 1271 nm ile 1611 nm arasındadır.

Nominal kanal değeri ile gerçek lazer dalga boyu aynı kavram değildir. CWDM sistemlerinde lazerin çalışma sıcaklığına bağlı dalga boyu değişimi ve optik filtre geçiş bandı birlikte değerlendirilir.

Eski dokümanlarda 1270, 1290, 1310 ve 1330 nm gibi değerler görülebilir. ITU-T G.694.2'nin 2003 sürümünde nominal merkezler 1 nm kaydırılarak 1271, 1291, 1311 ve 1331 nm biçiminde tanımlanmıştır.

CWDM sistemlerinin tasarımında dikkat edilmesi gerekenler

• Transceiver nominal dalga boyu ile MUX/DEMUX kanalının eşleşmesi
• MUX/DEMUX insertion loss değeri
• Optik filtre geçiş bandı ve izolasyon
• Fiber zayıflaması ve ek kayıpları
• Fiberin spektral zayıflama karakteristiği
• Karşı uçta aynı kanalın doğru ayrıştırılması
• Tek fiber veya çift fiber topolojisinin uyumu

18 kanalın tamamının her mevcut fiber hattında aynı performansla kullanılabileceği varsayılmamalıdır. Özellikle E-Band bölgesindeki su piki kaynaklı zayıflama, kullanılan fiber tipinin teknik özelliklerine göre kontrol edilmelidir.

8. DWDM: Dar Kanal Aralıklı Optik Çoklama

DWDM, Dense Wavelength Division Multiplexing teknolojisidir. CWDM'ye kıyasla daha dar frekans aralıklarıyla çok sayıda optik taşıyıcının aynı fiber üzerinde kullanılmasını sağlar.

ITU-T G.694.1 standardı, DWDM frekans gridini 193.1 THz referansı etrafında tanımlar. Sabit kanal aralıklarının yanında esnek grid yaklaşımı da bulunur.

DWDM kanal aralığı çoğu zaman GHz ile ifade edilir. Çünkü sabit frekans aralığının nanometre karşılığı, spektrumun hangi bölgesinde bulunulduğuna göre değişir.

DWDM uygulamalarında lazer frekans kararlılığı, optik filtreleme, kanal planı, OSNR, dispersiyon ve gerektiğinde koherent alıcı/verici mimarisi sistem tasarımının parçasıdır.

Bir DWDM modülünü yalnızca üzerinde yazan yaklaşık 1550 nm bilgisine göre eşleştirmek doğru değildir. Nominal merkez frekansı, grid aralığı ve transponder/muxponder uyumluluğu kontrol edilmelidir.

9. Fiber Tipi ve Dalga Boyu İlişkisi

Multimode Fiber: OM3, OM4 ve OM5

Multimode fiber, birden fazla uzaysal modun yayılmasına izin verir. Kısa mesafeli Ethernet uygulamalarında yaygın kullanılır. 850 nm tabanlı VCSEL optikleri bu grupta önemli bir yer tutar.

OM3 ve OM4 arasındaki fark yalnızca fiberin fiziksel çapı değildir. Modal bant genişliği özellikleri, belirli Ethernet PMD standartlarında desteklenen erişim mesafesini etkiler.

OM5 fiber ise geniş bant multimode uygulamaları için tanımlanmıştır. Ancak OM5 kullanmak, mevcut bir SR modülünün erişim mesafesini otomatik olarak artırmaz.

Single Mode Fiber: OS1/OS2

Single Mode fiber, uygun çalışma koşullarında temel uzaysal mod üzerinden optik iletim sağlar. 1310 nm ve 1550 nm bölgelerindeki Ethernet bağlantılarında yaygındır.

Fiber seçilirken IEC/ISO kablo sınıflandırması, ITU-T fiber karakteristiği ve transceiver üreticisinin desteklediği fiber spesifikasyonu birlikte değerlendirilmelidir.

Zayıflama ve dispersiyon

Fiber zayıflaması, optik gücün mesafe boyunca azalmasını ifade eder. Genellikle dB/km cinsinden ölçülür.

Dispersiyon ise sinyal bileşenlerinin farklı yayılım davranışları nedeniyle optik darbenin zaman içinde genişlemesine yol açabilir. Yüksek veri hızlarında bu etki bağlantı performansını sınırlayabilir.

Önemli: Daha düşük fiber zayıflaması, bir dalga boyunun her durumda daha yüksek performans sağlayacağı anlamına gelmez. Örneğin 1310 nm bölgesindeki dispersiyon özellikleri, birçok doğrudan algılamalı Single Mode Ethernet uygulamasında önemli bir avantaj oluşturur.

10. Optik Güç Bütçesi Nasıl Hesaplanır?

Bir transceiver'ın belirtilen mesafede çalışması için yalnızca dalga boyunun doğru seçilmiş olması yeterli değildir. Bağlantı boyunca ortaya çıkan optik kayıpların, kullanılan verici ve alıcı özellikleriyle uyumlu olması gerekir.

Basitleştirilmiş optik güç bütçesi:

Burada minimum verici gücü ve alıcı hassasiyeti dBm cinsinden değerlendirilir. Elde edilen fark dB cinsinden kullanılabilir optik güç bütçesini verir.

Bağlantı kaybının basit modeli:

Fiber kaybı, fiber uzunluğu ile ilgili dalga boyundaki zayıflama katsayısının çarpımıyla hesaplanır. Konnektörler, füzyon ekleri, MUX/DEMUX gibi pasif optik elemanlar da bütçeye dahil edilir.

Örnek optik bütçe hesabı

Aşağıdaki sayılar belirli bir gerçek transceiver modeline ait değildir. Hesap yöntemini göstermek için seçilmiş örnek değerlerdir.

Bu aritmetik tek başına bağlantının standartlara uygun olduğunu kanıtlamaz. Özellikle PAM4 tabanlı yüksek hızlı optik sistemlerde OMA, TDECQ, alıcı stres koşulları ve ilgili PMD parametreleri önemlidir.

Ayrıca maksimum TX gücü ile alıcının overload sınırı kontrol edilmelidir. Çok kısa bir fiber bağlantıda yüksek güçlü uzun mesafe transceiver kullanıldığında alıcıya aşırı optik güç uygulanabilir.

11. Transceiver Uyumluluğu Nasıl Doğrulanır?

Transceiver uyumluluğu iki ayrı başlıkta incelenmelidir: optik bağlantı uyumluluğu ve ana cihaz uyumluluğu.

A. Optik bağlantı uyumluluğu

• Her iki uç aynı Ethernet hızını ve uygun PMD arayüzünü desteklemelidir.
• Gönderme ve alma dalga boyları karşılıklı uyumlu olmalıdır.
• Fiber tipi ilgili optik standarda uygun olmalıdır.
• Konnektör ve fiber topolojisi eşleşmelidir.
• Optik bütçe ve maksimum alıcı gücü sınırları karşılanmalıdır.
• Çoklu kanal tasarımlarında kanal yapıları uyumlu olmalıdır.
• Gereken FEC ve PCS özellikleri her iki uç tarafından desteklenmelidir.

B. Switch veya Ethernet kartı uyumluluğu

• Portun fiziksel form faktörü desteklenmelidir.
• Modülün güç ve sıcaklık sınıfı cihazın sınırları içinde olmalıdır.
• EEPROM kimlik ve uyumluluk profili cihazın gereksinimlerine uygun olmalıdır.
• Switch işletim sistemi ve firmware sürümü kontrol edilmelidir.
• Port hız ayarı, autonegotiation ve FEC gereksinimleri doğrulanmalıdır.

EEPROM kodlaması ile optik standart aynı şey değildir. Bir modülün Cisco, Dell, Aruba, Intel veya NVIDIA uyumlu olarak kodlanması, optik PMD uyumsuzluğunu ortadan kaldırmaz.

Örneğin iki uçta da aynı üreticiye göre kodlanmış SFP28 modüller bulunsa bile, bir uç 25GBASE-SR, diğer uç 25GBASE-LR ise doğrudan optik bağlantı uyumluluğu sağlanmaz.

Satın alma öncesi kontrol tablosu

12. DOM/DDM ile Optik Bağlantı Analizi

DOM (Digital Optical Monitoring) veya DDM (Digital Diagnostic Monitoring) destekleyen modüllerde, uygun cihaz arayüzü üzerinden belirli çalışma parametreleri okunabilir.

Bu verilerin bulunabilirliği ve doğruluğu, modülün izleme özelliklerine ve ana cihaz desteğine bağlıdır. DOM/DDM değeri, kalibre edilmiş harici optik ölçüm cihazının yerine her durumda kullanılamaz.

Bağlantı kurulmadığında teknik kontrol sırası

1. Her iki uçta takılı modüllerin tam model ve PMD bilgilerini doğrulayın.
2. Modüllerin cihaz tarafından tanınıp tanınmadığını kontrol edin.
3. Port hızı, FEC ve idari port durumunu inceleyin.
4. TX/RX fiber yönlerini ve polariteyi kontrol edin.
5. BiDi kullanılıyorsa tamamlayıcı TX/RX dalga boylarını doğrulayın.
6. RX optik güç değerlerini modül limitleriyle karşılaştırın.
7. Konnektör kirliliğini ve fiziksel fiber kayıplarını inceleyin.
8. Gerekiyorsa uygun optik güç ölçer, OTDR veya spektrum analizörü ile test yapın.

13. DAC, AOC ve RJ45 Transceiver'larda Dalga Boyu

DAC kablo

Direct Attach Copper (DAC),elektriksel sinyali bakır iletkenler üzerinden taşır. Bu nedenle fiber optik transceiver'lardaki anlamda bir optik dalga boyu bulunmaz.

AOC kablo

Active Optical Cable (AOC),entegre optik gönderme ve alma bileşenleri içerir. Dalga boyu, kullanılan optik mimari ve üretici tasarımına göre belirlenir. Bütün AOC kabloların aynı dalga boyunda çalıştığı varsayılmamalıdır.

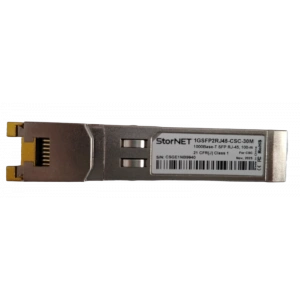

SFP RJ45 transceiver

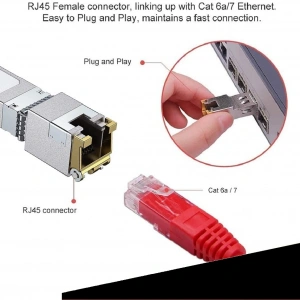

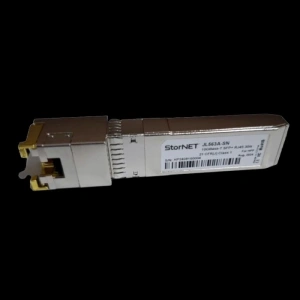

10GBASE-T gibi RJ45 bakır Ethernet modüllerinde veri optik fiber yerine bükümlü çift bakır kablo üzerinden elektriksel olarak iletilir. Dolayısıyla bu ürünlerin teknik özelliklerinde 850 nm veya 1310 nm gibi optik dalga boyu aranmaz.

14. Sık Sorulan Teknik Sorular

15. Teknik Sonuç ve Değerlendirme

Fiber optik haberleşmede dalga boyu, transceiver seçiminde temel parametrelerden biridir. Ancak gerçek bir Ethernet bağlantısının çalışması, dalga boyunun yanında optik PMD standardı, fiber altyapısı, kanal mimarisi ve optik güç sınırlarına bağlıdır.

850 nm, Multimode Ethernet bağlantılarında; 1310 nm bölgesi, birçok Single Mode Ethernet arayüzünde; 1550 nm bölgesi ise uzun erişimli optik sistemlerde ve WDM uygulamalarında önemli yer tutar.

100G ve üzerindeki Ethernet hızlarında optik kanal sayısı ve fiziksel bağlantı mimarisi daha belirleyici hale gelir. LR4, FR4, DR4, SR4 veya SR8 gibi adlandırmalar yalnızca iletim mesafesini değil, farklı optik tasarım yaklaşımlarını da temsil eder.

Doğru transceiver seçimi için yalnızca ürün isminden veya nominal dalga boyundan hareket edilmemeli; ilgili IEEE standardı, MSA spesifikasyonu, üretici datasheet'i ve cihaz uyumluluk bilgileri birlikte değerlendirilmelidir.

Teknik Standartlar ve Kaynaklar

Bu rehberin teknik çerçevesi IEEE Ethernet optik standartları, ITU-T WDM kanal tanımları ve Ethernet Alliance dokümanlarına dayanmaktadır.

1. IEEE 802.3 – Ethernet Working Group
   Ethernet fiziksel katman ve optik PMD standartları.
2. ITU-T G.694.2 – CWDM Wavelength Grid
   20 nm aralıklı CWDM nominal dalga boyu planı.
3. ITU-T G.694.1 – DWDM Frequency Grid
   DWDM sabit ve esnek frekans gridleri.
4. Fiber Optics Tech Consortium – 10GBASE-SR
   Multimode fiber ve 10G optik bağlantı parametreleri.
5. Fiber Optics Tech Consortium – 100GBASE-LR4
   100G LR4 LAN-WDM dalga boyları ve erişim özellikleri.
6. Ethernet Alliance – Ethernet Roadmap
   Yüksek hızlı Ethernet arayüzleri, optik teknolojiler ve gelişim yol haritası.

Teknik uygulamalarda belirli bir transceiver modelinin güncel üretici datasheet'i esas alınmalıdır. Standartlara ilişkin genel tablolar ürün bazlı uyumluluk garantisi yerine geçmez.
