Yeni Nesil Veri Merkezlerinde 100G Ağ Mimarisi: Intel, NVIDIA Mellanox ve Broadcom Adaptör Karşılaştırması
1. Giriş ve Vaka Özeti (Executive Summary)
Yüksek performanslı hesaplama (HPC),bulut servis sağlayıcı altyapıları ve yoğun yapay zeka iş yükleri, veri iletim hatlarında 100G ve üzeri bant genişliklerini standart hale getirmiştir. Katman-2 ve Katman-3 seviyesindeki hat hızını (line-rate) korurken işlemci (CPU) üzerindeki yükü minimize etmek, doğru ağ arabirim kartı (NIC) mimarisinin seçilmesine bağlıdır. Bu vaka analizinde, kurumsal bir veri merkezinin 100G altyapı modernizasyon sürecinde test edilen üç baskın donanım mimarisi incelenmiştir: Intel E810, NVIDIA Mellanox ConnectX-6 Dx ve Broadcom NetXtreme-E Thor.
2. Problem Tanımı: Paket İşleme Tıkanıklıkları ve CPU Overhead Oranları
Mevcut altyapısında standart ağ kartları kullanan bir e-ticaret ve veri depolama kümesinde, saniyedeki paket miktarı (PPS - Packets Per Second) 30 milyon sınırını aştığında ciddi performans kayıpları gözlemlenmiştir. Yapılan donanımsal telemetri analizlerinde şu kök sorunlar saptanmıştır:
- Yüksek Yazılım Kesmesi (SoftIRQ): Gelen ağ paketlerinin CPU çekirdekleri tarafından işlenmesi sırasında çekirdeklerin %70'i sadece ağ trafiğini yönetmeye harcanmış, uygulama sunucularında darboğaz oluşmuştur.
- RoCEv2 Kararsızlığı: Dağıtık depolama mimarisinde RDMA (Remote Direct Memory Access) trafiği esnasında paket kayıpları meydana gelmiş, donanımsal tıkanıklık yönetimi (Congestion Control) yetersiz kalmıştır.
- Esnek Paket Programlama Eksikliği: Yeni nesil tünelleme protokolleri (VxLAN, NVGRE) kullanılırken ağ kartlarının donanımsal ayrıştırma (Parser) motorları yetersiz kalmış ve paketler tekrar yazılımsal katmana düşmüştür.
3. Derin Teknik Analiz: Üç Büyük Mimarinin Donanımsal Farkları
Söz konusu altyapı darboğazını çözmek adına pazar lideri üç farklı 100G PCIe adaptör mimarisi fiziksel ve yazılımsal katman yeteneklerine göre analiz edilmiştir:
A. Intel E810-XXVDA2: DDP Teknolojisi ve Protokol Esnekliği
Intel E810 mimarisi, **DDP (Dynamic Device Personalization)** adı verilen dinamik cihaz kişiselleştirme teknolojisi ile öne çıkar. DDP, ağ kartının firmware seviyesindeki paket ayrıştırma motorunu çalışma zamanında (runtime) yeniden programlayabilir. Bu sayede özel tünelleme protokolleri veya telemetri başlıkları doğrudan donanım seviyesinde işlenir. CPU yükünü azaltmada başarılı olan bu mimari, standart kurumsal sanallaştırma ortamları için yüksek kararlılık sunar.
B. NVIDIA Mellanox ConnectX-6 Dx: ASAP2 ve Donanımsal Kriptografi
Mellanox ConnectX-6 Dx mimarisi, donanımsal paket iletim hızlandırma teknolojisi olan **ASAP2 (Accelerated Switching and Packet Processing)** motorunu barındırır. Sanal anahtarlama (vSwitch Offloading, OVS) işlemlerini tamamen kendi ASIC işlemcisi üzerinde gerçekleştirerek ana işlemciye binen yükü sıfıra yaklaştırır. Ayrıca donanımsal IPsec ve TLS şifreleme/şifre çözme yetenekleri sayesinde veri güvenliği hat hızında (100Gbps) CPU kesintisi olmadan tamamlanır. Gelişmiş RoCEv2 (RDMA over Converged Ethernet) ve donanımsal tıkanıklık kontrol mekanizmaları (ZTR - Zero Touch RoCE) ile hat kayıpsız hale getirilir.
C. Broadcom NetXtreme-E BCM57508 (Thor): TruFlow ve Yüksek Yoğunluklu Akış Yönetimi
Broadcom'un Thor mimarisi, **TruFlow** adı verilen donanımsal akış işleme motoruna dayanır. TruFlow, milyonlarca ağ akışını (flow) çok düşük gecikmeyle kontrol etmek ve bulut mimarilerindeki SDN (Yazılım Tanımlı Ağ) politikalarını donanıma gömmek için optimize edilmiştir. Düşük güç tüketimi ve yüksek paket işleme performansı (PPS) ile özellikle çok büyük ölçekli (Hyperscale) veri merkezlerinde operasyonel maliyet avantajı (OPEX) sağlar.
[TEKNİK İNFOGRAFİK VE GÖRSEL ŞEMA TASARIM REHBERİ]
Aşağıdaki tablo tüm mobil ve masaüstü ekranlar ile tam uyumlu (responsive) yapıdadır. Grafik tasarım ekipleri bu verileri görsel şemalarda üç ayrı donanım sütunu olarak konumlandırabilir:

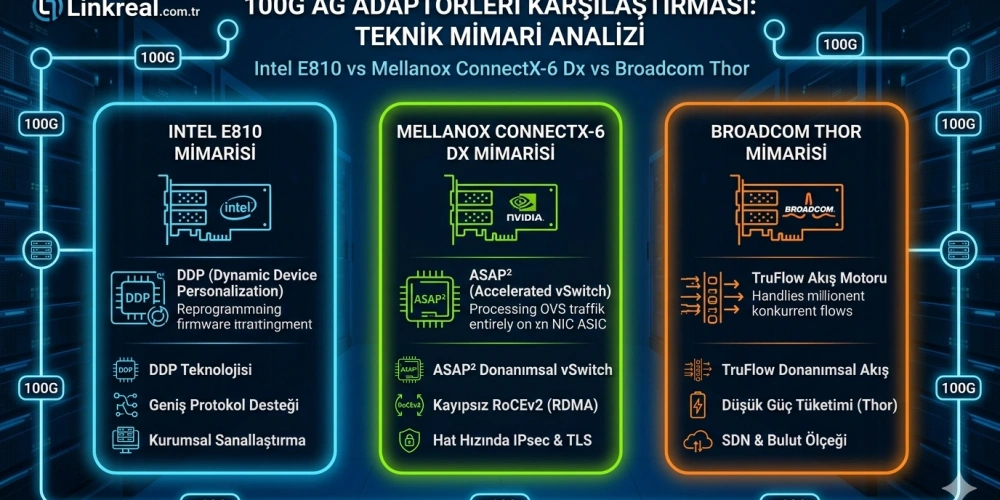

| Teknik Özellik | Intel E810 Mimarisi | Mellanox ConnectX-6 Dx | Broadcom Thor Mimarisi |
|---|---|---|---|
| Ana Donanım Motoru | DDP (Dynamic Device Personalization) | ASAP2 (Accelerated vSwitch) | TruFlow Akış Motoru |
| RoCEv2 Performansı | Standart Destek | Ultra-Low Latency & Donanımsal ZTR | Yüksek Ölçekli Akış Uyumu |
| Donanımsal Kriptografi | Yok (Yazılımsal bağımlı) | Hat Hızında IPsec & TLS Kripto Offload | Sınırlı Protokol Desteği |
| En Güçlü Odak Noktası | Kurumsal Sanallaştırma & Protokol Esnekliği | HPC, Yapay Zeka & Hat Hızı Güvenlik | Bulut Servis Sağlayıcıları (SDN) |
Görsel Önerisi: Kartların PCI Express veri yolundan gelen paketleri nasıl işlediğini gösteren bir blok diyagram tasarlayın. Mellanox şemasında paketlerin CPU'ya gitmeden ASAP2 motorundan direkt belleğe (RDMA) aktarıldığını mavi oklarla gösterirken, Intel şemasında DDP motorunun paket başlıklarını dinamik olarak nasıl ayrıştırdığını vurgulayın.
4. Ağ Darboğazı Problemine Karşı Linkreal 100G Donanım Çözümleri
Vaka analizine konu olan veri merkezindeki SoftIRQ tıkanıklığını ve paket kayıplarını gidermek adına altyapı ihtiyaçlarına göre özelleştirilmiş Linkreal 100G ağ adaptörleri konumlandırılmıştır:
Çözüm A: Veri Depolama ve Hesaplama Kümelerinde Linkreal Mellanox Tabanlı 100G Adaptörler
Gecikmeye duyarlı dağıtık depolama (NVMe-oF) ve yapay zeka düğümleri arasındaki tüm bağlantılar, ASAP2 ve donanımsal RoCEv2 motorlarına sahip olan Linkreal Mellanox ConnectX-6 Dx Tabanlı 100G Ağ Kartları ile yenilenmiştir. Ana işlemci üzerindeki SoftIRQ yükü %70 seviyesinden %8 seviyesine geriletilmiştir. Hat hızında çalışan şifreleme motoru sayesinde veri güvenliği performanstan ödün verilmeden sağlanmıştır.
Çözüm B: Kurumsal Sanallaştırma ve Uygulama Katmanlarında Linkreal Intel E810 Tabanlı Adaptörler
Çok katmanlı sanallaştırma mimarileri ve farklı tünelleme protokollerinin yoğun kullanıldığı uygulama sunucularında ise Linkreal Intel E810 Kontrolör Tabanlı 100G Çift Port Ethernet Kartları tercih edilmiştir. DDP teknolojisinin sağladığı dinamik paket ayrıştırma yeteneği sayesinde kurumsal ağ trafiği optimize edilmiş, sürücü uyumluluk sorunları tamamen ortadan kaldırılmıştır.
5. Sonuç ve Ağ Mimarlarına Donanım Seçim Kriterleri
100G ağ kartı modernizasyonu, veri merkezinde işlemci kaynaklarının verimli kullanılmasını sağlayarak ek sunucu yatırımı ihtiyacını ertelemiştir. Altyapı tasarımı yapan mühendislerin şu kriterlere göre karar vermesi önerilir:
- Eğer altyapınız yoğun veri depolama (RDMA),yapay zeka iş yükleri ve hat üzerinde tam zamanlı şifreleme gerektiriyorsa, tercihiniz kesinlikle Linkreal Mellanox ConnectX-6 mimarisi olmalıdır.
- Standart kurumsal sanallaştırma (VMware ESXi, KVM) ortamlarında, geniş protokol desteği ve esnek donanım katmanları hedefleniyorsa Linkreal Intel E810 mimarisi optimum kararlılığı sunacaktır.
