Breakout DAC 5m
┌── SFP28 ── [ Host 1 · MCX512A-ACAT ]
[ Merkez Sunucu ] ──┼── SFP28 ── [ Host 2 · MCX512A-ACAT ]
MCX516A-CDAT ├── SFP28 ── [ Host 3 · MCX512A-ACAT ]
QSFP28 Port 1 └── SFP28 ── [ Host 4 · MCX512A-ACAT ]
QSFP28 Port 2 ── (genişleme için boş)

Set İçeriği

Ürün Açıklaması

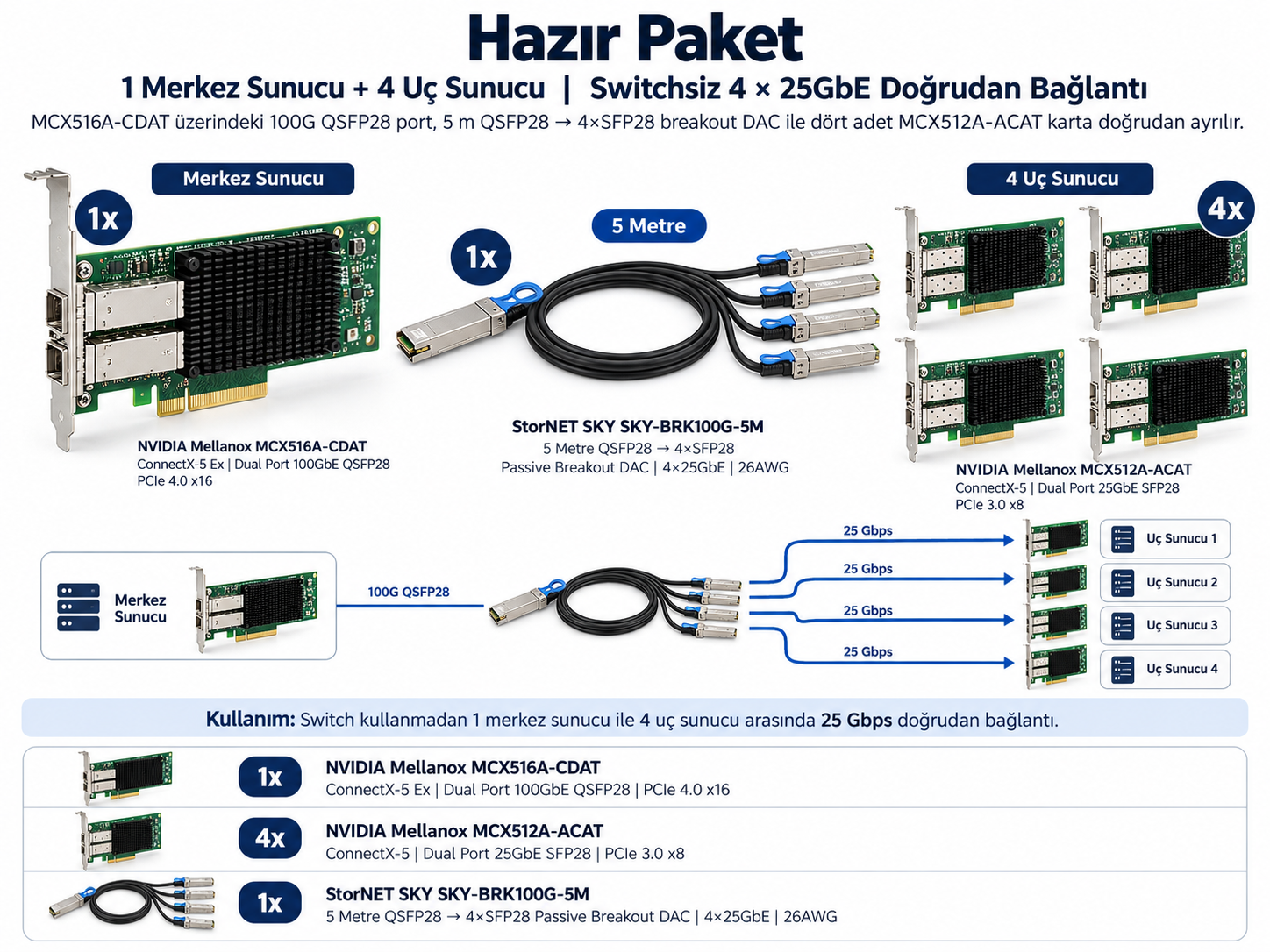

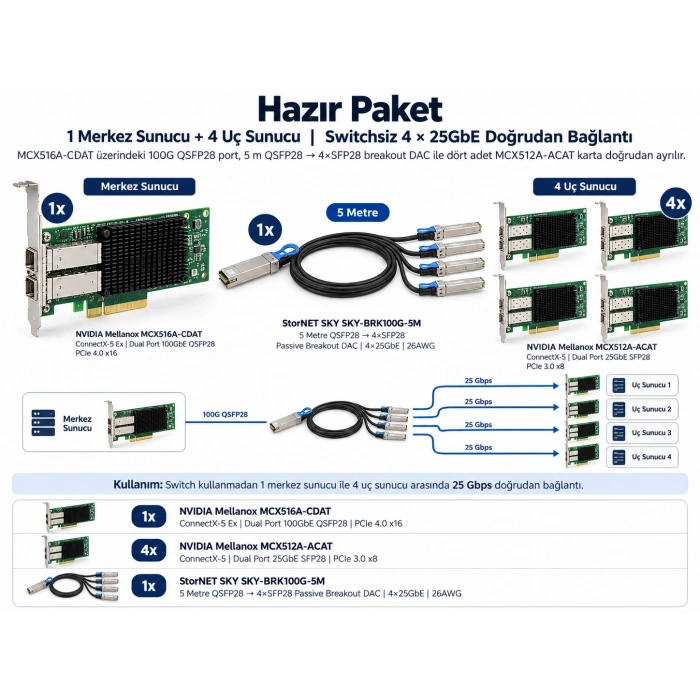

Bu bundle set, switch kullanmadan 1 merkez sunucu ile 4 uç sunucu arasında 25 Gbps hat hızında doğrudan bağlantı kurmak için gereken tüm donanımı içerir. MCX516A-CDAT kartının QSFP28 portundan çıkan 100G sinyal, breakout DAC kablo aracılığıyla 4 bağımsız 25G hatta bölünür ve her hat bir MCX512A-ACAT kartının SFP28 portuna ulaşır.

Tüm kartlar Mellanox ConnectX-5 ailesindedir ve aynı mlx5 çekirdek sürücüsünü paylaşır. Bu sayede sürücü uyumsuzluğu, firmware çatışması veya link negotiation sorunu yaşanma riski düşüktür. Breakout DAC kablo, Mellanox (NVIDIA) EEPROM kodlaması ile gönderilir; NIC-to-NIC senaryosunda ek kodlama gerekmez.

Merkez sunucu Linux bridge, Open vSwitch veya doğrudan IP routing ile yapılandırıldığında, 4 uç sunucu birbirleriyle merkez üzerinden haberleşebilir. NAS, sanallaştırma host'u, Proxmox/VMware cluster, HPC düğümleri, storage replication ve backup ağı gibi senaryolarda switch maliyeti olmadan yüksek bant genişliği elde edilir.

MCX516A-CDAT'ın ikinci QSFP28 portu boş kalır. İleride ikinci bir breakout kablo ile toplam 8 hosta çıkılabilir veya bu port 100G uplink olarak switch'e bağlanarak hibrit topoloji oluşturulabilir.

Uyumluluk ve Kodlama

Bu sette arada switch bulunmadığından, kablonun EEPROM kodlaması switch marka uyumluluğu açısından değil, Mellanox NIC tanıma açısından önemlidir. Breakout DAC kablo Mellanox (NVIDIA) kodlamalı olarak gönderilir ve her iki taraftaki ConnectX-5 kartları tarafından sorunsuz tanınır.

İleride bu kartlardan birini switch'e bağlamak isterseniz, LinkReal'in EEPROM kodlama hizmeti ile kablo veya transceiver'ı Cisco, Arista, Juniper, Dell, Huawei, MikroTik, HPE veya Fortinet switch'lerine uyumlu hale getirebilirsiniz.

Kullanım Senaryoları

NAS / Storage sunucu: Merkez NAS'a MCX516A-CDAT takılır, 4 istemci sunucuya MCX512A-ACAT. Her istemci 25 Gbps bant genişliği ile NAS'a erişir. NFS, iSCSI veya SMB Direct (RDMA) ile düşük gecikme elde edilir.

Proxmox / VMware cluster: Sanallaştırma ortamında storage traffic veya vMotion/live migration ağı olarak kullanılır. Switch olmadan ayrı bir yüksek hızlı backend ağı oluşturulur; management ağından izole kalır.

HPC / hesaplama kümesi: 4 hesaplama düğümü MPI veya RDMA (RoCEv2) üzerinden merkez düğümle haberleşir. ConnectX-5'in donanımsal RDMA desteği gecikmeyi mikrosaniye seviyesine düşürür.

Backup ve replikasyon: Ana sunucu ile 4 yedek hedefi arasında yüksek hızlı veri transferi. rsync, ZFS send/receive veya Veeam gibi araçlarla 25 Gbps hat hızı kullanılır.

Teknik Notlar

Merkez sunucunun anakartında PCIe 4.0 x16 fiziksel yuva bulunmalıdır. PCIe 3.0 x16 yuvada da çalışır ancak çift port kullanımında bant genişliği darboğazı oluşabilir. Uç sunucularda PCIe 3.0 x8 yuva yeterlidir.

5 metre passive DAC, 25 Gbps NRZ sinyalizasyonunda spesifikasyon sınırındadır. Aynı rack veya komşu rack mesafelerinde sorunsuz çalışır. Daha uzun mesafe veya daha yüksek sinyal güvenliği istenirse aynı uzunlukta AOC (aktif optik) breakout kablo alternatif olarak değerlendirilebilir.

Merkez sunucuda bridge veya routing yapılandırması gerekir. 4 uç sunucu arasındaki trafik merkez sunucunun CPU'su üzerinden geçer; hat-rate switching istenen senaryolarda switch'li topoloji tercih edilmelidir.
