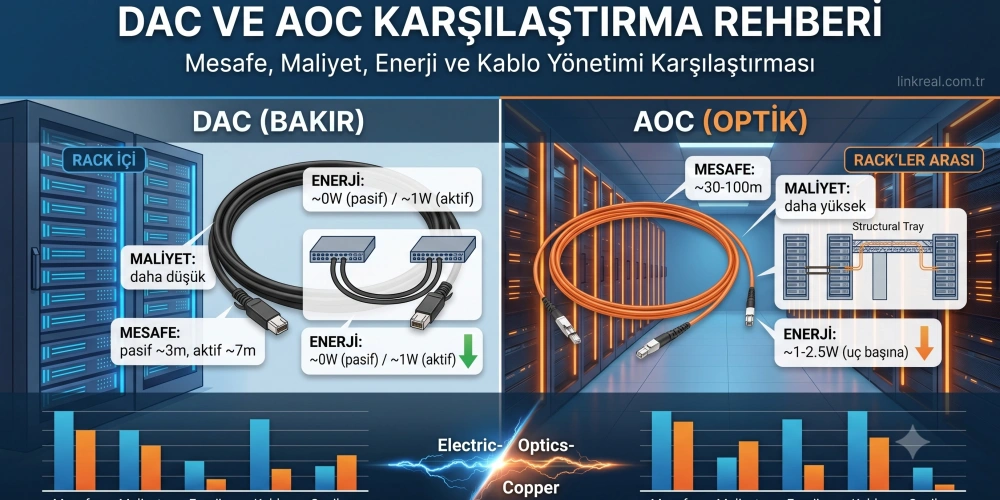

DAC ve AOC Karşılaştırması: Mesafe, Maliyet ve Enerji

DAC ve AOC kablolar, veri merkezinde kısa ve orta mesafeli bağlantıların iki temel çözümüdür; ikisi de her iki ucunda sabit konnektör taşır ve ayrı transceiver gerektirmez. Ancak biri bakır, diğeri optik temelli olduğundan mesafe, maliyet, güç tüketimi ve kablo yönetimi açısından belirgin farkları vardır. Bu rehber; sistem yöneticileri, veri merkezi teknisyenleri ve teknik satın almacılar için DAC ile AOC arasındaki farkları somut sayılarla ele alır ve "hangi senaryoda hangisi" sorusunu yanıtlar.

DAC kablo nedir?

DAC (Direct Attach Copper),her iki ucunda sabitlenmiş SFP/QSFP konnektör bulunan twinax bakır kablodur. Elektrik sinyalini doğrudan bakır üzerinden taşır; optik dönüşüm yapmaz. İki türü vardır: pasif DAC sinyal işleme yapmaz, harici güç gerektirmez ve ~3 m'ye kadar güvenilirdir; aktif DAC ise üzerindeki sinyal düzenleme çipi sayesinde mesafeyi ~5-7 m'ye uzatır, karşılığında küçük bir güç tüketir. Veri merkezinde tipik kullanım yeri ToR switch'ten sunucuya yapılan 1-3 metrelik rack içi bağlantılardır.

AOC kablo nedir?

AOC (Active Optical Cable),her iki ucunda kalıcı olarak takılı transceiver bulunan fiber optik kablodur. Konnektörler ayrılmaz; kablo tek parça olarak gelir. Her uçta elektrik sinyali optiğe çevrildiği için AOC güç tüketir, ancak bu yapı mesafeyi bakırın çok ötesine taşır: 25GbE'de ~30 m'ye, 100GbE'de ~100 m'ye kadar. Fiber ince ve hafif olduğundan kablo yönetimi, hava akışı ve bükülme yarıçapı açısından bakıra göre avantajlıdır. Ayrıca optik olduğu için elektromanyetik girişime (EMI) karşı bağışıktır.

Karşılaştırma tablosu

Mesafe: belirleyici ilk kriter

Bağlantı mesafesi, çoğu durumda seçimi tek başına belirler. Pasif DAC ~3 m'nin ötesinde sinyal bütünlüğünü koruyamaz; aktif DAC bunu ~5-7 m'ye çıkarır ama orada da sınıra ulaşır. Bu mesafelerin üzerinde AOC devreye girer: 25GbE'de ~30 m, 100GbE'de ~100 m'ye kadar tek parça çözüm sunar. Mesafeniz AOC sınırını da aşıyorsa (örneğin binalar arası ya da 100 m üzeri),AOC yerine ayrı transceiver + yapısal fiber kablolamaya geçmek gerekir.

Maliyet: kısa mesafede DAC öne çıkar

Bağlantı başına maliyette DAC, kısa mesafelerde belirgin avantajlıdır; içinde optik bileşen barındırmaz. AOC daha pahalıdır çünkü her iki ucunda transceiver entegre eder. Ancak AOC'yi doğru kıyaslamak için alternatifine bakmak gerekir: aynı mesafeyi iki ayrı optik transceiver + fiber patch kablo ile kurmak çoğu zaman AOC'den daha pahalı ve daha fazla bağlantı noktası (dolayısıyla daha fazla arıza riski) demektir. Yani AOC, "DAC'den pahalı ama ayrık transceiver çözümünden ucuz" konumdadır. Yüzlerce bağlantılı kurulumlarda rack içi hatları DAC, rack'ler arası hatları AOC ile kurmak toplam maliyeti optimize eder.

Enerji: ölçekte fark açılır

Pasif DAC pratikte güç tüketmez; üzerindeki tek aktif unsur EEPROM'dur ve tüketimi ihmal edilebilir. Aktif DAC ~0,5-1 W çeker. AOC ise her uçta optik dönüşüm yaptığından uç başına yaklaşık 1-2,5 W tüketir (hız ve modele göre değişir). Tek bağlantıda bu fark önemsiz görünür; ancak binlerce bağlantı taşıyan bir veri merkezinde toplam güç ve buna bağlı soğutma yükü ciddi rakamlara ulaşır. Güç ve PUE (Power Usage Effectiveness) hassas kurulumlarda, mesafe izin verdiği her yerde DAC tercih etmek enerji bütçesini düşürür.

Gecikme ve kablo yönetimi

DAC, elektrik-optik dönüşümü yapmadığı için en düşük gecikmeyi sunar; bu nedenle yüksek frekanslı işlem (HFT) ve HPC kümelerinin kısa düğüm-içi bağlantılarında tercih edilir. AOC'nin gecikmesi de çok düşüktür ancak dönüşüm nedeniyle DAC'nin bir tık üzerindedir. Kablo yönetimi tarafında denklem terse döner: DAC kalın ve ağırdır, geniş bükülme yarıçapı ister; yoğun rack'lerde hava akışını engelleyebilir. AOC ince ve hafiftir, daha küçük bükülme yarıçapıyla düzenli kablolamaya ve daha iyi hava akışına izin verir. Yani kısa ve seyrek hatlarda DAC, uzun ve yoğun hatlarda AOC pratiktir.

Hangisini ne zaman seçmelisiniz?

• DAC seçin: Rack içi ToR-sunucu bağlantıları (≤3 m pasif, ≤7 m aktif),maliyet ve enerji odaklı kurulumlar, en düşük gecikme gereken HFT/HPC kısa hatları, yüksek yoğunluklu ama kısa mesafeli kümeler.
• AOC seçin: Rack'ler arası ya da sıra içi 3-100 m bağlantılar, kablo yönetimi ve hava akışının kritik olduğu yoğun ortamlar, EMI'nin yüksek olduğu alanlar, ayrı transceiver patlaması istemediğiniz orta mesafeli hatlar.
• Transceiver + fiber'e geçin: AOC mesafesini aşan (100 m üzeri),yapısal kablolama ve patch esnekliği gereken ya da mevcut fiber tesisatını kullanmak istediğiniz senaryolar.

Modül uyumluluğu: EEPROM kodlaması

DAC ve AOC kabloların uçlarındaki konnektörler de tıpkı transceiver'lar gibi EEPROM taşır ve bu EEPROM, kablonun hangi cihaz markasıyla uyumlu göründüğünü belirler. Marka kilidi uygulayan switch'lerde yanlış kodlanmış bir kablo "unsupported cable" uyarısıyla reddedilebilir veya hat kararsız çalışabilir. Bu, karma marka ortamlarında en sık karşılaşılan sorunlardan biridir.

LinkReal'de DAC ve AOC kablolar kullanacağınız cihaz markasına göre kodlanır: Mellanox (NVIDIA),Huawei, Dell, Juniper, Arista, MikroTik, Fortinet, HPE ve Cisco. Bir DAC kablonun iki ucunun farklı markalara kodlanabilmesi, örneğin bir uçta MikroTik switch, diğer uçta Mellanox NIC bulunan bağlantılarda geçişi sorunsuz kılar.

Sık yapılan hatalar

• DAC mesafesini zorlamak: Pasif DAC ~3 m üzerinde güvenilir değildir. "Biraz daha uzasa idare eder" yaklaşımı kararsız hatlara yol açar; sınırda aktif DAC veya AOC'ye geçin.
• AOC'yi sahada uzatmaya çalışmak: AOC tek parçadır, ortadan eklenemez. Mesafeyi baştan doğru ölçün; AOC sabit uzunlukta sipariş edilir.
• Enerjiyi göz ardı etmek: Tek kabloda önemsiz görünen güç farkı, binlerce bağlantıda toplam tüketim ve soğutmada büyük rakama dönüşür.
• Yanlış marka kodlaması: Doğru hız ve uzunluktaki kablo bile yanlış EEPROM kodlamasıyla cihaz tarafından reddedilebilir. Sipariş öncesi her iki ucun marka uyumluluğunu netleştirin.

Sonuç

DAC ile AOC arasındaki seçim üç soruya iner: bağlantı kaç metre, güç bütçeniz ne kadar hassas ve kablo yoğunluğu ne düzeyde. Rack içi kısa hatlarda DAC; düşük maliyet, sıfıra yakın güç ve en düşük gecikmeyle öne çıkar. Rack'ler arası orta mesafede AOC; uzanım, esneklik ve EMI bağışıklığıyla pratiktir. Çoğu veri merkezinde doğru yanıt ikisini birlikte kullanmaktır: kısa hatları bakır, orta hatları optik taşır. Mesafe ve karşı cihaz markası netleştiğinde seçim büyük ölçüde kendiliğinden belirginleşir.
