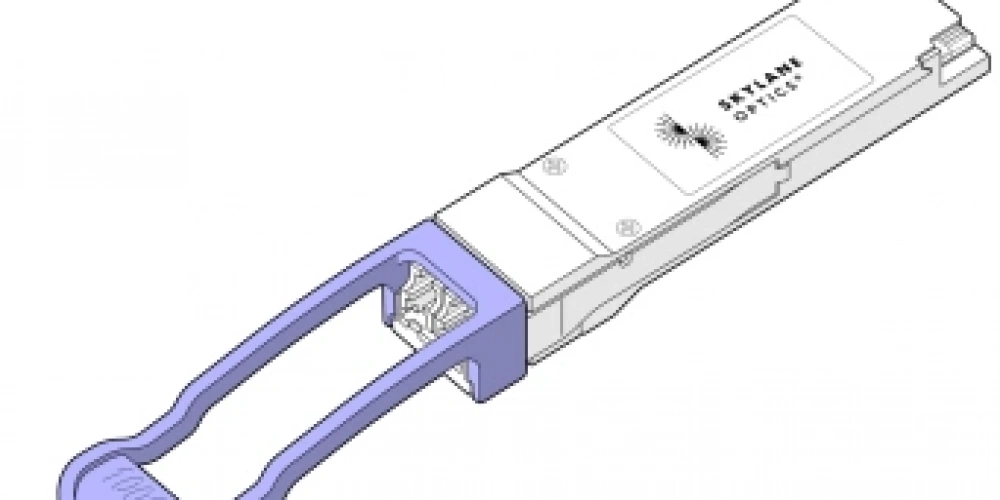

QSFP28 100GBase ER4 Modülü Nedir? Özellikleri, Avantajları ve Kullanım Alanları

QSFP28 100GBase ER4 Modülüne Genel Bakış

Q28QD040C05D, tek modlu fiber çiftleri üzerinden 100 Gigabit Ethernet veri bağlantıları için geliştirilmiş yüksek performanslı bir QSFP28 transceiver modülüdür. Maksimum erişim mesafesi 40 km’dir.

Bu modül, dört adet 1310nm LAN-WDM soğutmalı lazer kullanarak 25Gbps hızında dört optik sinyal üretir. Çıkış portunda bu sinyaller birleştirilir. Alıcı tarafında ise dört adet PIN fotodiyot, 4×25Gbps giriş sinyalini algılar.

QSFP28 100GBase ER4, MSA (Multisource Agreement) standartlarına uygundur ve hot pluggable (çalışırken tak-çıkar) özelliğe sahiptir.

Öne Çıkan Teknik Özellikler

• QSFP28 Multi-Source Agreement uyumlu
• Hot pluggable QSFP28 form faktörü
• 103.125 Gbps veri hızı desteği
• Çift LC konnektör
• 4 × 25.781Gbps seri elektriksel arayüz (CEI-28G-VSR)
• 4 × 1310nm LAN-WDM soğutmalı verici
• 4 × PIN+SOA alıcı
• Tek modlu fiber ile 40 km’ye kadar noktadan noktaya iletim
• Çalışma sıcaklığı: 0°C – 70°C
• Güç tüketimi: < 5W
• Tekli +3.3V güç kaynağı

Kullanım Alanları

QSFP28 100GBase ER4 modülü, geniş ölçekli ağ altyapılarında yaygın olarak kullanılır:

• Veri merkezi bağlantıları (Data Centre Interconnect – DCI)

• Metro noktadan noktaya (P2P) bağlantılar

• Kurumsal ağ çözümleri

  • Binalar arası fiber bağlantılar

  • Kurumsal – Metro erişim noktaları arası bağlantılar

Enerji Tüketimi ve Performans

• 70°C’de ortalama 5.5W güç tüketimi

• 35°C’de ortalama 4.5W güç tüketimi

• 30 km’ye kadar FEC (Forward Error Correction) olmadan çalışma

• 40 km mesafede yalnızca FEC ile çalışma

Marka Uyumluluğu

QSFP28 100GBase ER4, birçok büyük ağ ekipmanı üreticisi ile uyumludur:

• Arista Networks

• Cisco

• Coriant

• Dell

• ECI

• Extreme

• Huawei

• Juniper

• Transmode – Infinera

• Generic (Genel uyum)

Avantajları

✔ Alıcı aşırı yüklenmesinde fiziksel risk oluşturmaz
✔ Tüm büyük marka ekipmanlarla uyumlu
✔ 40 km’ye kadar yüksek performanslı 100G Ethernet bağlantısı sağlar

Sınırlamaları

⚠ SOA (Yarı İletken Optik Güçlendirici) nedeniyle daha yüksek güç tüketimi
⚠ QSFP28 portunun 70°C’de 5.5W maksimum güç desteğine sahip olması gerekir

Sonuç

QSFP28 100GBase ER4 transceiver modülü, uzun mesafeli 100G Ethernet bağlantıları için güvenilir bir çözümdür. Veri merkezleri, metro ağlar ve kurumsal bağlantılar için yüksek hız, uyumluluk ve güvenlik avantajları sunar. Ancak enerji tüketimi ve FEC gereksinimleri planlamaya dahil edilmelidir.
