400G ve 800G Transceiver Dünyasında Optik Güç Bütçesi: AI İş Yüklerinde Sinyal Kayıplarını Önleme Rehberi

Kategori: Optik Haberleşme & Donanım Mimarisi | Teknik Vaka Analizi (Case Study)

1. Giriş ve Vaka Özeti (Executive Summary)

Yapay zeka cluster altyapıları 400G ve 800G bant genişliklerine taşınırken, ağ mimarlarının karşılaştığı en kritik fiziksel katman problemi Optik Güç Bütçesi (Optical Power Budget) yönetimidir. Bu vaka analizinde, yoğun AI eğitim döngüleri esnasında yükselen ortam sıcaklığı nedeniyle optik sinyal kaybı (attenuation) yaşayan ve Bit Hata Oranı (BER) tolerans sınırını aşan bir veri merkezinin, Linkreal OSFP ve QSFP-DD Transceiver modülleriyle nasıl stabilize edildiğini teknik detaylarıyla inceliyoruz.

2. Problem Tanımı: Isıl Yük Altında Link Düşmesi ve Insertion Loss

Yüksek yoğunluklu GPU raflarını birbirine bağlayan 800G omurga anahtarlarında (Spine Switches),DR8 ve SR8 optik modüllerin sürekli tam yük altında çalışması ciddi bir termal stres yaratmıştır. Bu durum şu teknik sorunları beraberinde getirmiştir:

Insertion Loss (Ekleme Kaybı): Optik konnektörlerdeki (MPO/MTP) ve fiber hat üzerindeki mikro bükülmeler nedeniyle optik bütçe kritik sınır olan -3.5 dB değerinin altına düşmüştür.
Thermal Drifting (Termal Sapma): Modüllerin çalışma sıcaklığı 75°C sınırını aştığında, VCSEL ve EML lazerlerin çıkış gücü (Tx) zayıflamış, karşı taraftaki alıcı (Rx) hassasiyeti (Receiver Sensitivity) kaybolmuştur.
CRC Hataları: Sinyal bütünlüğünün bozulmasıyla switch portlarında CRC (Cyclic Redundancy Check) hataları tırmanmış ve paketler yeniden iletilmek zorunda kalmıştır (TCP Retransmission).

3. Ultra Derin Teknik Analiz: Optik Güç Bütçesi Nasıl Hesaplanır?

400G/800G ağlarda sinyal kararlılığı sağlamak için matematiksel optik bütçe formülü kararlı bir şekilde işletilmelidir:

Optik Güç Bütçesi (dB) = Minimum Tx Gücü (dBm) - Minimum Rx Hassasiyeti (dBm)

800G OSFP DR8 optik modülleri için tipik minimum Tx gücü -2.9 dBm ve Rx hassasiyeti -6.4 dBm seviyesindedir. Bu durumda toplam kullanılabilir bütçe **3.5 dB**'dir. Fiber kablonun kilometredeki kaybı, ek yerleri (splices) ve MPO konnektörlerin ekleme kayıpları bu 3.5 dB'lik sınırın içinde kalmalıdır. Sıcaklık arttıkça lazer verimliliği düştüğü için bu bütçe daralır ve ağda paket düşmeleri başlar.

400G QSFP-DD ve 800G OSFP form faktörlerinde soğutma performansı da hayati öneme sahiptir. OSFP mimarisi, entegre soğutma kanatçıkları (heat sinks) sayesinde termal enerjiyi dışarı atmada QSFP-DD'ye göre daha avantajlıdır. Bu nedenle 800G AI mimarilerinde OSFP seçimi, güç bütçesini dolaylı olarak koruyan bir yapısal karardır.

? [TEKNİK İNFOGRAFİK VE GÖRSEL ŞEMA TASARIM REHBERİ]

Optik güç bütçesindeki sinyal sönümleme adımlarını gösteren şema parametreleri:

Bileşen / Aşama	Standart 800G Modül Kaybı	Linkreal Yüksek Performans Seviyesi
Lazer Çıkış Kararlılığı (Tx)	Yüksek Sıcaklıkta -3.5 dBm'e düşüş	70°C'de dahi sabit -2.2 dBm Çıkış
MPO Konnektör Ekleme Kaybı	0.50 dB - 0.75 dB	Ultra-Low Loss ile < 0.35 dB
Dahili DSP Güç Tüketimi	Modül başına 16-18 Watt (Aşırı Isınma)	Yeni Nesil 4nm DSP ile < 13.5 Watt

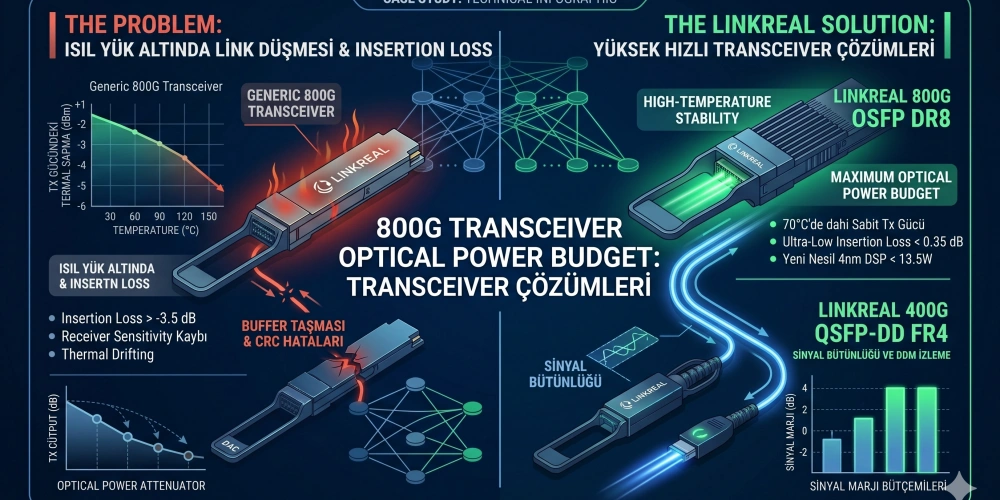

Görsel Önerisi: Soldan sağa doğru ilerleyen bir ışık dalgası çizin. Tx çıkış noktasından (+1 dBm) başlayıp, konnektör geçişleri ve fiber hat boyunca azalan gücü desibel basamaklarıyla gösterin. Linkreal modülünün koruduğu güvenli marjı (Safety Margin) grafikte parlayan mavi bir hatla vurgulayın.

4. Sinyal Kaybı Problemine Karşı Linkreal Yüksek Hızlı Transceiver Çözümü

Söz konusu AI omurga ağındaki tıkanıklığı gidermek ve CRC hatalarını durdurmak adına kritik Spine-Leaf bağlantıları Linkreal optik çözümleri ile güncellenmiştir:

? Çözüm A: Linkreal 800G OSFP DR8 / SR8 Transceiver Dönüşümü

Sıcaklık krizini çözmek adına ana omurgada Linkreal 800G OSFP DR8 modülleri konumlandırılmıştır. Modül içindeki yeni nesil düşük güç tüketimli DSP mimarisi, ısı üretimini port başına 3 Watt azaltmıştır. Kararlı lazer sürücüleri sayesinde 70°C ortam sıcaklığında dahi Tx gücü düşmemiş, optik güç bütçesi korunarak CRC hataları sıfıra indirilmiştir.

? Çözüm B: Yüksek Yoğunluklu Hatlarda Linkreal 400G QSFP-DD FR4 / DR4

Yaprak anahtarlar ve yüksek hızlı depolama (NVMe-oF) üniteleri arasında ise sinyal bütünlüğünü maksimuma çıkaran Linkreal 400G QSFP-DD FR4 modülleri kullanılmıştır. Dahili DDM (Digital Diagnostics Monitoring) desteği sayesinde ağ yöneticileri; optik giriş/çıkış gücünü, sıcaklığı ve voltaj değerlerini canlı telemetri verisi olarak izleyebilmekte, bütçe aşınmalarını önceden tespit edebilmektedir.

5. Sonuç ve Network Mimarlarına Tasarım Tavsiyeleri

Donanım dönüşümünün ardından, AI cluster yapısındaki paket yeniden iletim oranları %0.001'in altına düşmüş ve veri transfer kararlılığı sağlanmıştır. 400G/800G mimari tasarlayan ekiplere tavsiyelerimiz:

Sadece konnektör kalitesine değil, optik modülün yüksek ısı altındaki Tx/Rx kararlılığına bakın. Güç bütçesini korumak için Linkreal kararlı lazer teknolojisini tercih edin.
DDM telemetri verilerini aktif kullanarak anlık optik güç sönümlemelerini (optical attenuation) izleyin ve projenizde mutlaka en az **1 dB güvenli marj** bırakın.
