Sunucunuzu Işık Hızına Bağlayın: Adım Adım 10GbE Fiber Bağlantı Rehberi

Yeni nesil bir ağ altyapısına geçmek heyecan verici olsa da, kutudan çıkan kablolar ve küçük modüller ilk bakışta biraz kafa karıştırıcı görünebilir. Merak etmeyin! Bu rehberde, StorNET donanımlarınızı kullanarak sunucunuz (Server) ile switch arasındaki bağlantıyı nasıl profesyonelce kuracağınızı adım adım anlatıyoruz.

Hiç teknik tecrübeniz olmasa bile, bu rehberle kurulumu hatasız tamamlayacaksınız.

Başlamadan Önce: Masanızda Neler Olmalı?

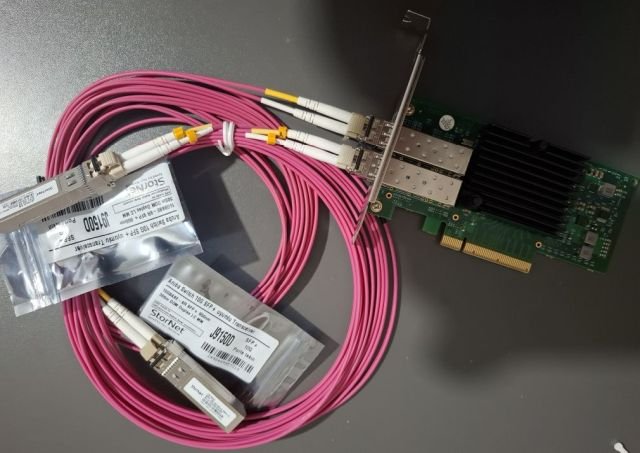

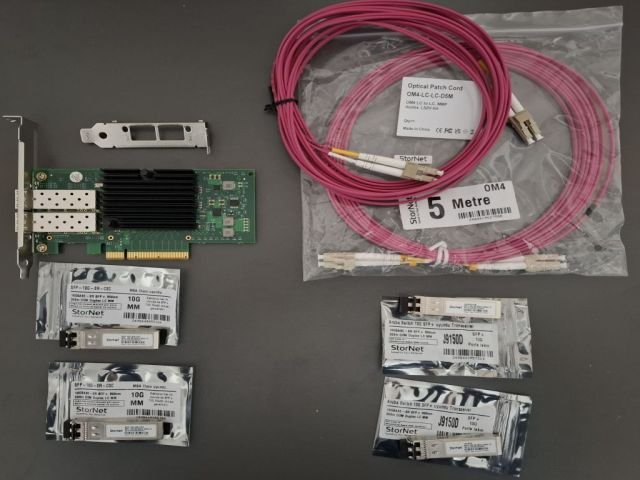

Kuruluma başlamadan önce malzemelerimizi tanıyalım (Envanter Fotoğrafı):

• Ethernet Kartı: 1 adet StorNET Dual Port 10GbE (PCIe v3.0 x8).

• Transceiverlar (Modüller): 2 adet Ethernet kartı uyumlu modül ve 2 adet Aruba Switch uyumlu (J9150D) modül.

• Fiber Kablolar: 2 adet StorNET OM3/4 Fiber Patch Kablo.

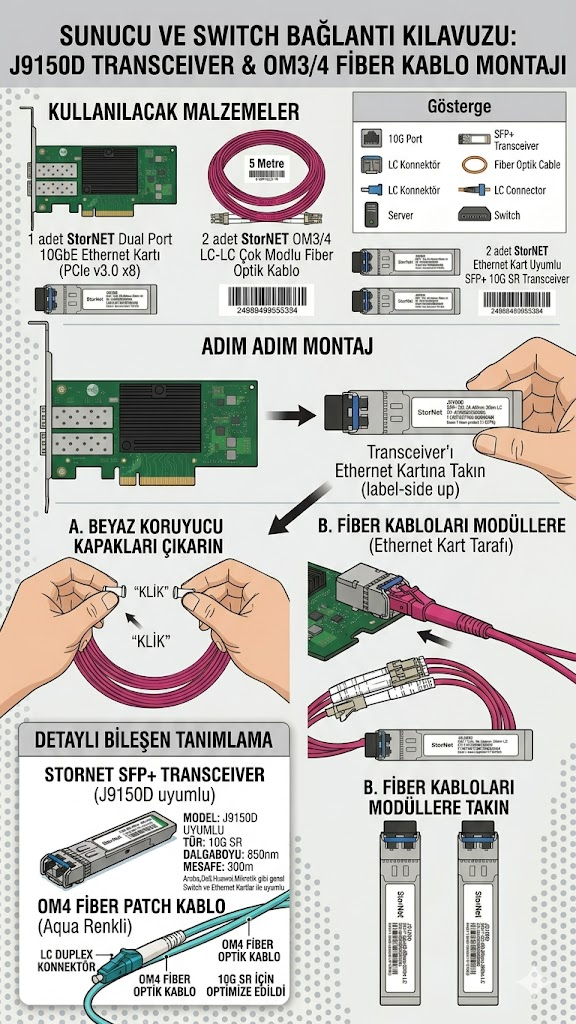

1. Adım: Modülleri Hazırlayın ve Karta Takın

Modüller (Transceiver),fiber kablo ile cihaz arasındaki köprüdür.

1. Modülün ucundaki siyah kauçuk koruyucu kapağı çekerek çıkarın. Bu kapaklar sadece taşıma sırasında toz girmemesi içindir.

2. Modülü, üzerindeki etiket yukarı bakacak şekilde Ethernet kartınızın yuvasına yerleştirin.

3. Hafifçe itin; o meşhur "KLİK" sesini duyduğunuzda modül yerine kilitlenmiş demektir.

Altın Kural: Modülün optik ucuna asla parmağınızla dokunmayın. Ciltteki yağ, veri iletimini engelleyebilir.

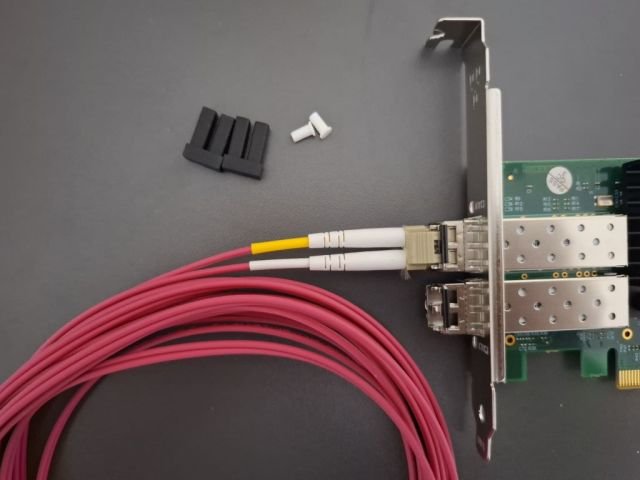

2. Adım: Fiber Kabloları Modüllere Bağlayın

Şimdi sıra "ışığı" taşımaya geldi:

1. Fiber patch kablonuzun uçlarındaki beyaz plastik koruyucuları çıkarın.

2. Kablonun bir ucunu, az önce karta taktığınız modülün içine takın. Yine bir kilitlenme sesi duymalısınız.

3. Aynı işlemi diğer port için de tekrarlayın. Artık sunucu tarafınız hazır!

3. Adım: Switch Tarafını Hazırlayın

Kablonun boşta kalan diğer uçlarına, Aruba Switch'inizle uyumlu olan J9150D kodlu StorNET modüllerini takın. Bu sayede kablonun bir ucu sunucunuza, diğer ucu ise switch'e girmeye hazır hale gelecek.

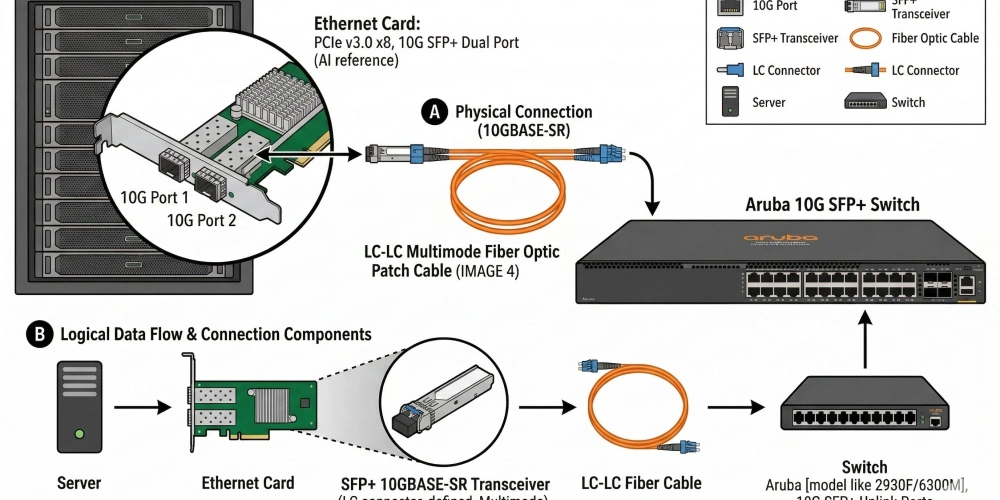

4. Adım: Fiziksel Bağlantı ve Kontrol

Hazırladığınız seti sunucunuza yerleştirin ve kablonun diğer uçlarındaki modülleri Aruba Switch'in SFP+ portlarına takın.

Nasıl anlarsınız?

• Sabit Yeşil Işık: Tebrikler! 10G hızında bağlantı sağlandı.

• Yanıp Sönen Yeşil Işık: Veri akışı başladı, her şey yolunda.

Yardıma mı İhtiyacınız Var?

Kurulum sırasında herhangi bir adımda takılırsanız veya teknik bir sorunuz olursa biz buradayız. Aşağıdaki numaradan bize ulaşabilir veya web sitemiz üzerinden destek alabilirsiniz.

İletişim: +90 507 465 42 44 Marka Güvencesi: Tüm ürünler StorNET garantisi altındadır.

Editörün Notu:Bu yazıdaki görsellerde kullanılan tüm ürünler StorNET marka olup, yüksek uyumluluk ve performans testlerinden geçmiştir.
