Check Point (Gaia OS) Donanımsal Ağ Kartı Uyum ve Performans Rehberi

Tarih: 20.05.2026 23:20

Check Point Gaia OS mimarisinde Multi-Queue, CoreXL ve SecureXL uyumlu Intel/Mellanox chipsetli ağ kartları, sürücü katmanları ve performans.

İçindekiler

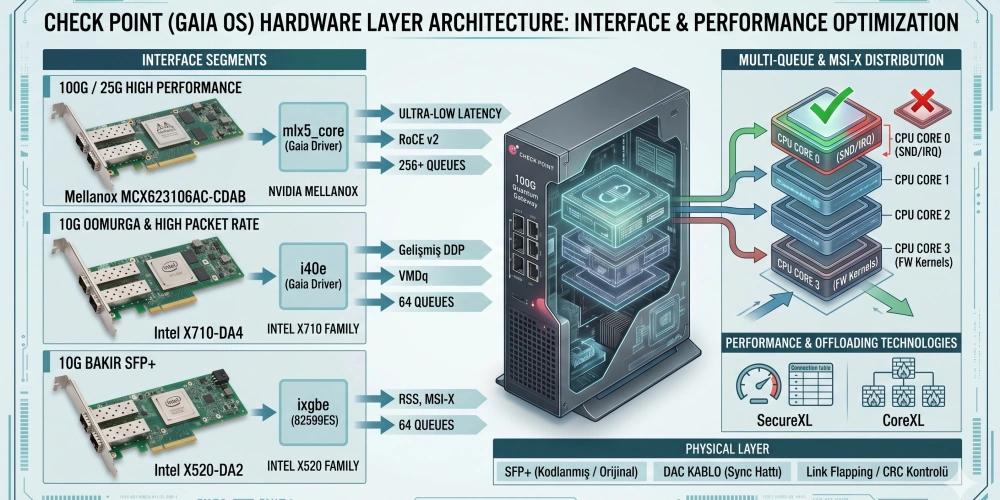

TECHNICAL INFOGRAPHIC: GAIA OS HARDWARE LAYER ARCHITECTURE
1. Check Point Paket İşleme Mimarisi ve CPU Core 0 Darboğazı
2. Hız Segmentlerine Göre Gaia OS Sürücü Gereksinimleri
3. Linkreal Ethernet Kartları Teknik Analizi ve Check Point Uyumluluk Matrisi
4. Fiziksel Katmanda Uyum: SFP/Modül ve Kablo Gereksinimleri
5. Mimari Sonuç ve Performans Kazanımları

Check Point (Gaia OS) Mimarilerinde Donanımsal Ağ Kartı Seçimi: Multi-Queue, Sürücü Katmanları ve Linkreal Ürün Analizi

TECHNICAL INFOGRAPHIC: GAIA OS HARDWARE LAYER ARCHITECTURE

Check Point Ağ Geçitlerinde Paket İşleme, Sürücü Dağılımı ve Donanımsal Optimizasyon Matrisi

1. Sürücü ve Hız Eşleşmeleri

1G Ethernet:igb sürücüsü ile Intel I350 chipset desteği.
10G Omurga:ixgbe (Intel X520) ve i40e (Intel X710) mimarisi.
25G / 100G+ Veri Merkezi:ice (Intel E810) ve mlx5_core (Mellanox ConnectX) sürücü katmanı.

2. Temel Performans Bileşenleri

Multi-Queue: Ağ trafiği kesmelerini (IRQ) MSI-X protokolü kullanarak Core 0 dışındaki çekirdeklere dağıtır.
SecureXL: Durum tabanlı kontrol yükünü donanım seviyesinde hafifleterek bağlantı tablolarını hızlandırır.
CoreXL: Firewall çekirdek süreçlerini bağımsız instance'lar halinde çoklu CPU mimarisine paylaştırır.

3. Fiziksel Katman Gereksinimleri

Vendor Lock Bypass: Intel tabanlı chipsetlerde orijinal EEPROM kodlamalı SFP+ modül kullanımı zorunluluğu.
ClusterXL Sync Hattı: Düşük gecikme süresi ve sıfır paket kaybı için DAC veya AOC kablo konfigürasyonu.
Hata Engelleme: Donanımsal CRC hatalarını ve Link Flapping durumlarını önlemek için hat hızında senkronizasyon.

Paket İşleme ve Yük Dağıtım Akışı (SND / Donanım Katmanı)

Fiziksel Katman (SFP+ / DAC Kablo)

➔

NIC Chipset ASIC İşleme (Offloading)

➔

Multi-Queue & MSI-X Dağıtımı

➔

Gaia OS Sürücü Katmanı (i40e / mlx5_core)

➔

SecureXL / CoreXL Firewall Kernels

Check Point güvenlik ağ geçitleri (Security Gateways), yoğun ağ trafiği ve derin paket inceleme (DPI) süreçlerini yönetirken doğrudan donanım bileşenlerinin kararlılığına ve mimari uyumluluğuna bağımlıdır. Check Point’in tescilli işletim sistemi olan Gaia OS (64-bit Linux tabanlı), yüksek performanslı paket işleme süreçlerini optimize etmek için donanım katmanında belirli chipset ve sürücü mimarilerine ihtiyaç duyar. Yanlış ağ arabirim kartı (NIC) seçimi, özellikle çok çekirdekli sistemlerde CPU Core 0 üzerinde darboğaz oluşmasına, paket düşmelerine (packet drops) ve lisanslanan throughput kapasitesinin çok altında kalınmasına yol açar.

Bu teknik makalede, Check Point Gaia OS mimarisinde paket işleme mekanizmalarını, Multi-Queue, CoreXL ve SecureXL entegrasyonlarını inceleyecek ve Linkreal altyapısında sunulan kurumsal sınıf Intel ve Mellanox chipsetli donanımların mimari karşılıklarını analiz edeceğiz.

1. Check Point Paket İşleme Mimarisi ve CPU Core 0 Darboğazı

Geleneksel ağ kartları, aldıkları paketleri tek bir kesme sinyali (Interrupt - IRQ) ile işlemciye iletir. Check Point mimarisinde eğer özel bir konfigürasyon yapılmadıysa, tüm ağ kartı kesmeleri varsayılan olarak CPU Core 0 çekirdeğine yönlendirilir. Yoğun trafik altında Core 0 çekirdeği %100 yük seviyesine ulaştığında, sistemdeki diğer CPU çekirdekleri boşta olsa dahi "SND (Secure Network Distributor)" katmanı tıkanır. Bu durum, donanımsal kuyrukların taşmasına ve sistem genelinde paket kaybına neden olur.

Bu problemin önüne geçmek ve trafiği işlemci çekirdeklerine hatasız dağıtmak için Check Point üç temel optimizasyon teknolojisi kullanır:

SecureXL (Donanımsal/Yazılımsal Hızlandırma): Paketlerin durum tabanlı kontrol (Stateful Inspection) kurallarına takılmadan, daha önce oluşturulmuş bağlantı tabloları (Connection Tables) üzerinden hızlıca geçirilmesini sağlar. SecureXL, ağ kartının donanımsal yük boşaltma (Offloading) yetenekleriyle doğrudan ilişkilidir.
CoreXL (Çoklu Çekirdek Lisanslaması): Güvenlik duvarı denetim mekanizmasının (Firewall Kernels) birden fazla CPU çekirdeğinde bağımsız instance'lar halinde çalıştırılması teknolojisidir. Gelen trafik, SND çekirdekleri tarafından CoreXL firewall instance'larına dağıtılır.
Multi-Queue (Çoklu Kuyruk Teknolojisi): Ağ kartının hem donanımsal olarak birden fazla alma (Rx) ve iletme (Tx) kuyruğuna sahip olmasını hem de Gaia OS sürücü seviyesinde bu kuyrukların farklı işlemci çekirdeklerine (SND cores) atanmasını sağlayan kritik mekanizmadır. Bir ağ kartının Check Point üzerinde Multi-Queue desteklemesi, chipset seviyesindeki MSI-X (Message Signaled Interrupts-Extended) desteğine bağlıdır.

2. Hız Segmentlerine Göre Gaia OS Sürücü Gereksinimleri

Check Point Gaia OS, çekirdek mimarisinde kararlılığı sağlamak adına upstream Linux sürücülerini optimize ederek kullanır. Kullanılan ethernet kartının chipset nesli, çekirdek modülü (kernel module) seviyesinde hangi sürücü tipinin yükleneceğini ve dolayısıyla hangi offloading özelliklerinin aktif olacağını belirler.

1G Gigabit Segmenti (Sürücü: igb)

1GbE ağ altyapılarında Check Point mimarisi için endüstri standardı igb sürücüsüdür. Intel I350 donanım ailesi tarafından kontrol edilen bu sürücü, donanımsal RSS (Receive Side Scaling) ve kısıtlı MSI-X kuyruk desteği sunar. Küçük ve orta ölçekli ağ geçitlerinde Core 0 yükünü dağıtmak için Multi-Queue yapılandırmasına tam yanıt verir.

10G Segmenti (Sürücü: ixgbe, i40e)

10GbE omurga ağlarında trafik yoğunluğu arttığı için donanımsal yük boşaltma mekanizmaları devreye girmek zorundadır. Intel X520 serisi ixgbe sürücüsünü kullanırken, daha yeni nesil olan Intel X710 ailesi i40e sürücü mimarisini temel alır. i40e sürücüsü, gelişmiş kuyruk yönetimi, donanımsal VXLAN/NVGRE tünel boşaltma ve Check Point SecureXL ile entegre çalışan LRO (Large Receive Offload) / TSO (TCP Segmentation Offload) özelliklerini native olarak barındırır.

25G / 40G / 100G+ Üst Segment (Sürücü: ice, mlx5_core)

Yüksek yoğunluklu veri merkezlerinde ve kurumsal Check Point gateway yapılarında Intel 800 serisi (E810) ice sürücüsünü, NVIDIA Mellanox ConnectX serisi ise mlx5_core sürücü mimarisini kullanır. Özellikle mlx5_core, ultra düşük gecikme süresi (low latency) ve hat hızında (line-rate) donanımsal paket işleme yeteneği sunar. Check Point’in "Performance Pack" mimari yapısıyla tam entegre çalışarak, milyonlarca eşzamanlı oturumu (Concurrent Connections) CPU çekirdeklerini yormadan donanım katmanında asiste eder.

3. Linkreal Ethernet Kartları Teknik Analizi ve Check Point Uyumluluk Matrisi

Check Point Gaia OS mimarisinde halüsinasyona yer vermeyen, sahada test edilmiş ve Qukasoft bileşen mimarisiyle tam uyumlu donanımların chipset tabanlı teknik analizi aşağıdaki /qukatablo yapısında detaylandırılmıştır. Bu modeller doğrudan Gaia OS uyumluluğuna, Multi-Queue yeteneklerine ve SecureXL/CoreXL desteklerine göre eşleştirilmiştir.

Ürün Kodu / Model	Üretici Chipset	Hız & Port Yapısı	Gaia Sürücü Modülü	Multi-Queue Desteği	Donanımsal Offloading / Check Point Rolü
I350-T2-X4 / I350-T4-X4	Intel I350	1GbE RJ45 (Dual / Quad Port)	igb	Evet (Maks. 8 Kuyruk / Port)	RSS, MSI-X, Kesme Modülasyonu. Esnek yönetim arayüzleri ve DMZ segmentasyonu için idealdir.
I350-F4-X4	Intel I350	1GbE SFP Fiber (Quad Port)	igb	Evet (Maks. 8 Kuyruk / Port)	Donanımsal paket filtreleme yardımı. Elektromanyetik yalıtımlı uzak lokal segmentler ve fiber sonlandırma.
X520-DA1 / X520-DA2	Intel X520	10GbE SFP+ (Single / Dual Port)	ixgbe	Evet (Maks. 64 Kuyruk)	Direct Cache Access (DCA), Tx/Rx Kesme Birleştirme. SecureXL bağlantı hızlandırma desteği.
X710-DA2 / X710-DA4	Intel X710	10GbE SFP+ (Dual / Quad Port)	i40e	Evet (Maks. 64 Kuyruk)	Gelişmiş DDP (Dynamic Device Personalization), VMDq. Büyük ölçekli kurumsal omurga ve yüksek paket işleme (PPS) gereksinimleri.
X710-T4	Intel X710	10GbE RJ45 (Quad Port)	i40e	Evet (Maks. 64 Kuyruk)	10GBase-T bakır altyapılarda yüksek kuyruk performansı ve SecureXL optimizasyonu.
E810-XXVDA2 / E810-XXVDA4	Intel E810	25GbE SFP28 (Dual / Quad Port)	ice	Evet (Maks. 256 Kuyruk)	Application Device Queues (ADQ), RoCE v2, Gelişmiş Tünel Offload yük boşaltımı. Veri merkezi Cluster mimarileri (ClusterXL sync hatları).
E810-CQDA2	Intel E810	100GbE QSFP28 (Dual Port)	ice	Evet (Maks. 256 Kuyruk)	Ultra yüksek throughput veri merkezleri, core katman firewall segmentasyon yönetimi.
MCX4111A / MCX4121A Serisi	Mellanox ConnectX-4 Lx	10G/25GbE SFP28 (Single/Dual)	mlx5_core	Evet (Gelişmiş Donanımsal RSS)	ASIC tabanlı hat hızında paket işleme, donanımsal enkapsülasyon offload yük boşaltımı. Check Point Performance Pack ile kritik düşük gecikme süreli hatlar.

4. Fiziksel Katmanda Uyum: SFP/Modül ve Kablo Gereksinimleri

Donanım katmanında doğru chipset seçilmiş olsa dahi, fiziksel katmanda (Physical Layer) yaşanacak uyumsuzluklar veya sinyal zayıflıkları, Check Point arayüzlerinde "Link Flapping" (arayüzün sürekli kapanıp açılması) veya donanımsal CRC hatalarına yol açar. Gaia OS, işletim sistemi seviyesinde ağ kartının mikro kodunu (firmware) ve takılan modülün EEPROM verilerini sürekli denetler.

Intel Chipsetli Kartlarda Kilitlenme (Vendor Lock): Intel X520 ve X710 gibi chipsetler, varsayılan mikro kodlarında Intel tarafından onaylanmamış SFP+ modülleri gördüğünde arayüzü DOWN durumuna çeker. Linkreal üzerindeki donanımlar geniş kod uyumluluğuna sahip olsalar da Check Point tarafında stabilite için modül kodlamasının Cisco veya Intel standartlarında olması kritik önem taşır.
Mellanox ConnectX Mimarisinde Esneklik: Mellanox chipsetli kartlar (ConnectX-4 Lx), modül seçiciliği konusunda Intel'e göre daha esnek bir mimariye sahiptir. Ancak 25G SFP28 ve 100G QSFP28 gibi yüksek frekanslı hatlarda, paket kaybını önlemek adına FEC (Forward Error Correction) modunun ağ kartı firmware'i ile karşı anahtar (switch) arasında senkronize edilmesi gerekir.
DAC ve AOC Kablo Kullanımı: Kısa mesafeli kabin içi bağlantılarda (özellikle Check Point ClusterXL mimarilerindeki iki gateway arası senkronizasyon - Sync hattında) DAC (Direct Attach Copper) kablolar tercih edilmelidir. DAC kablolar, modül dönüştürme gecikmesini (latency) sıfıra indirdiği için Cluster paket senkronizasyonunun milisaniyeler seviyesinde kalmasını garantiler. Mesafe uzadığında ise aktif optik kablolar (AOC) veya uygun SFP transreceiver modülleri konumlandırılmalıdır.

5. Mimari Sonuç ve Performans Kazanımları

Check Point Gaia OS mimarisi üzerinde doğru ağ kartı bileşenlerini konumlandırmak bir lüks değil, sistem kararlılığı için zorunluluktur. Altyapı gereksinimlerine göre doğru Intel veya Mellanox donanımları ile şu mimari avantajlar elde edilir:

CPU Core 0 üzerindeki yazılımsal kesme (SoftIRQ) yükü tamamen ortadan kaldırılarak ağ trafiği tüm işlemci çekirdeklerine (SND Cores) eşit oranda dağıtılır.
SecureXL mekanizmasının donanımsal offloading yetenekleri tam kapasite tetiklenerek, firewall katmanının paket işleme (PPS) performansı teorik üst sınırlara ulaştırılır.
ClusterXL mimarilerinde senkronizasyon gecikmelerinden kaynaklanan "Split-Brain" veya istemsiz failover (cihazlar arası geçiş) senaryoları engellenir.
Gelişmiş donanımsal kuyruk yönetimi sayesinde, ani trafik dalgalanmalarında (traffic spikes) mikro düzeydeki paket düşmelerinin önüne geçilir ve servis sürekliliği maksimum seviyeye çıkarılır.
