Dac Kablo (100 Gigabit QSFP28)

100G QSFP28 DAC Kablolar Cisco, Mellanox, DELL, Huawei, Supermicro Switch ve Ethernet Kart ile %100 uyumludur.
Mellanox Kodlu 100G QSFP28 DAC Kablo 3 Metre | LinkREAL
Mellanox Kodlu 100G QSFP28 DAC Kablo 3 Metre | LinkREAL
StorNET
MCP1600-C003E26N-SN
2484424429537
6.120 TL
Sepete Ekle

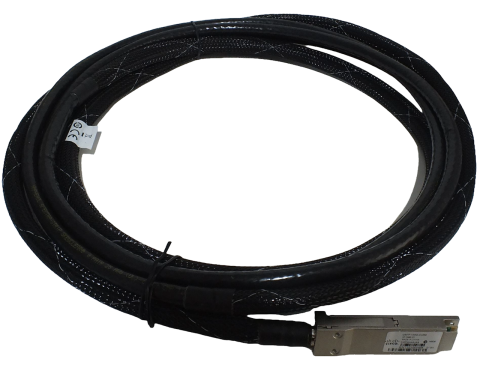

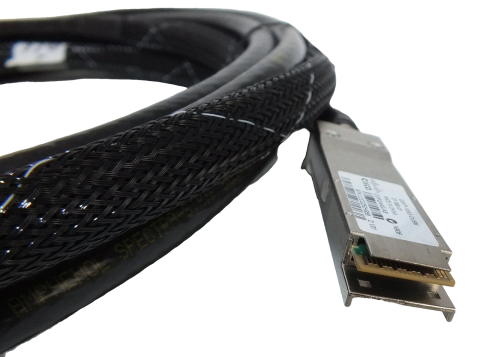

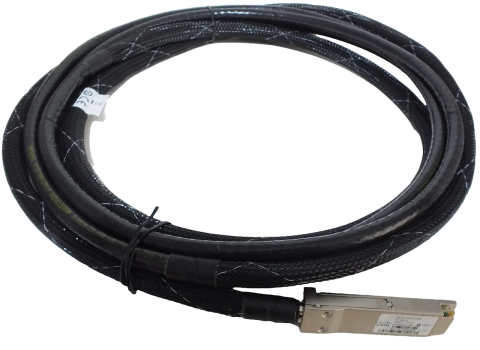

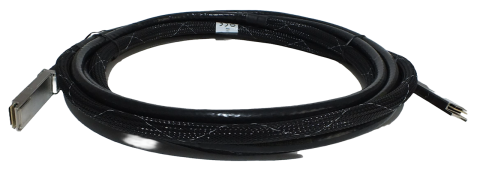

StorNET Cisco Uyumlu 100GbE QSFP28 DAC Kablo 3 Metre – QSFP-100G-CU3M
StorNET Cisco Uyumlu 100GbE QSFP28 DAC Kablo 3 Metre – QSFP-100G-CU3M
StorNET
DAC-100G-3M-MSA
2498449967547
6.120 TL
Sepete Ekle
Cisco Uyumlu 100GbE QSFP28 DAC Kablo 5 Metre
Cisco Uyumlu 100GbE QSFP28 DAC Kablo 5 Metre
StorNET
DAC-100G-5M-MSA
2498449967554
4.896 TL
Sepete Ekle

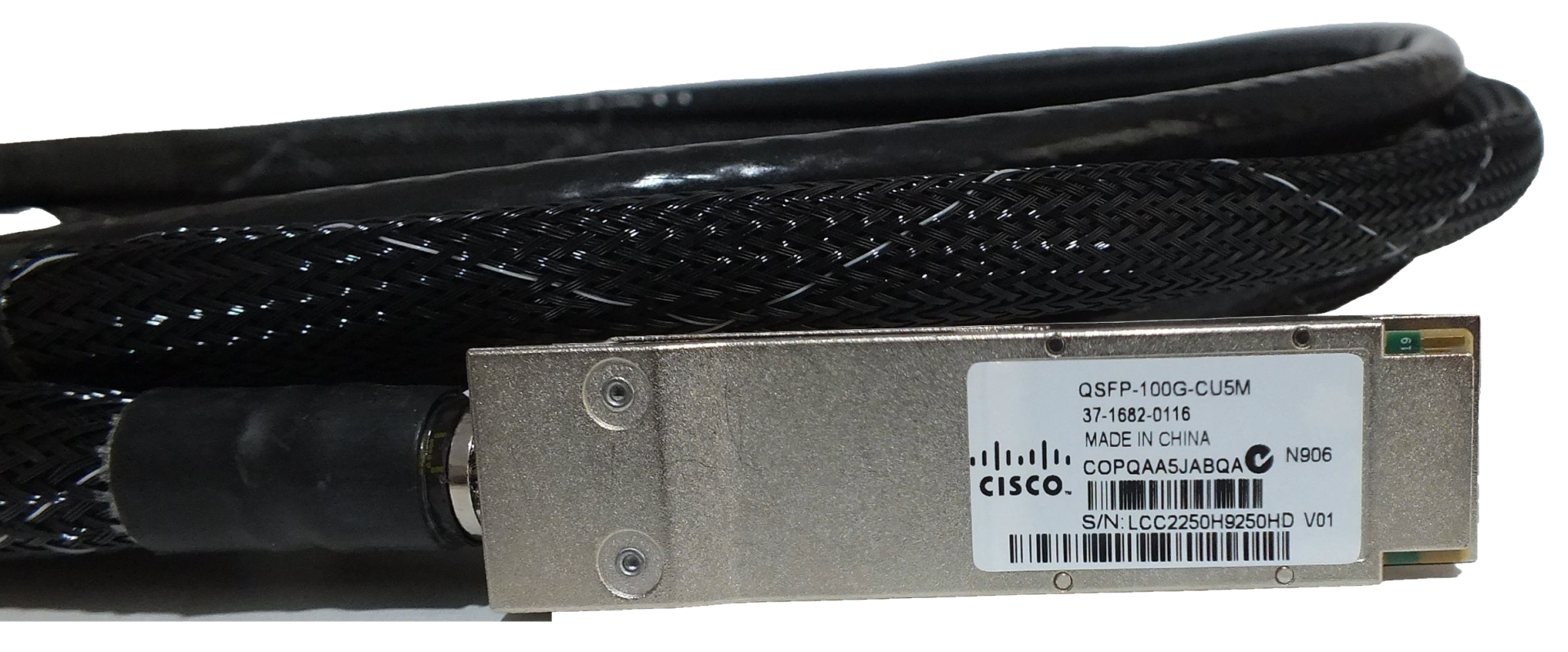

Cisco QSFP-100G-CU5M 100GbE QSFP28 DAC Kablo 5 Metre
Cisco QSFP-100G-CU5M 100GbE QSFP28 DAC Kablo 5 Metre
Cisco Original
QSFP-100G-CU5M
2484415343989
4.896 TL
Sepete Ekle
Aruba Uyumlu 100GbE QSFP28 DAC Kablo 1 Metre – StorNET
Aruba Uyumlu 100GbE QSFP28 DAC Kablo 1 Metre – StorNET
StorNET
DAC-100G-1M-ARB
2484423046261
4.896 TL
Sepete Ekle
Aruba Uyumlu 100GbE QSFP28 DAC Kablo 3 Metre – StorNET
Aruba Uyumlu 100GbE QSFP28 DAC Kablo 3 Metre – StorNET
StorNET
DAC-100G-3M-ARB
2484423046247
4.896 TL
Sepete Ekle
1 Metre 100GbE QSFP28 DAC Kablo | MSA Uyumlu StorNET
1 Metre 100GbE QSFP28 DAC Kablo | MSA Uyumlu StorNET
StorNET
DAC-100G-1M-MSA
2484424623676
4.896 TL
Stokta Yok

Cisco NCS 5011 Switch 100G DAC Kablo Uyumsuzluğu ve "Unsupported Transceiver" Hatası Çözüm Rehberi

İçindekiler
  1. 1. Cisco NCS 5011 Tarafından Desteklenen 100G Kablo Ailesi
  2. 2. Hata Neden Oluşur? (Cisco EEPROM Kontrolü)
  3. 3. Adım Adım Çözüm: CLI İle Engeli Kaldırma
  4. 4. Sorun Giderme (Troubleshooting) ve Kontrol Komutları
Ağ Yönetimi & Veri Merkezi

Cisco NCS 5011 Switch 100G DAC Kablo Uyumsuzluğu ve "Unsupported Transceiver" Hatası Çözüm Rehberi

Kategori: Network Engineering•Okuma Süresi: 6 Dakika•Platform: Cisco IOS XR

Veri merkezlerinde yüksek bağlantı yoğunluğu sağlayan Cisco NCS 5011 (32 x 100G QSFP28) router/switch platformlarında, kabin içi kısa mesafe bağlantılarında maliyet avantajı nedeniyle sıklıkla DAC (Direct Attach Copper) kablolar tercih edilir. Ancak Cisco dışı üçüncü taraf (third-party) veya uygun kodlanmamış bir DAC kablo takıldığında port anında err-disabled moduna geçer ve Unsupported Transceiver hatası üretir.

Özet Açıklama

Bu rehberde; hatanın kök nedenini (EEPROM doğrulama mekanizması),Cisco IOS XR üzerinde geçici komut çözümlerini (CLI Workaround) ve kalıcı entegrasyon adımlarını inceleyeceğiz.

1. Cisco NCS 5011 Tarafından Desteklenen 100G Kablo Ailesi

NCS 5011 üzerindeki QSFP28 portlarına bağlanan 100G fiziksel ortam tipleri şunlardır:

Kablo / Modül TipiStandart / ModelMesafeKullanım Senaryosu
Passive Copper DACQSFP-100G-CU1M ... CU5M1m – 5mKabin İçi (ToR / Rack-inside)
Active Optical Cable (AOC)QSFP-100G-AOCxM1m – 30mKabinler Arası (Row-to-Row)
Multi-Mode Fiber (MMF)QSFP-100G-SR4-S / SR-BD70m – 100mOM3/OM4 MPO veya Duplex LC
Single-Mode Fiber (SMF)QSFP-100G-LR4-S / CWDM42km – 10km+Veri Merkezleri Arası (DCI)

2. Hata Neden Oluşur? (Cisco EEPROM Kontrolü)

Cisco IOS XR işletim sistemi, porta bir DAC kablo takıldığında kablonun her iki ucundaki EEPROM çipinde kayıtlı olan Vendor Name, Part Number ve Cisco Security Signature (İmza) bilgilerini sorgular.

Diyagram 1: Cisco IOS XR EEPROM Doğrulama Süreci

DAC Kablo Takıldı(QSFP28 Port)EEPROM KontrolüVendor ID & SignatureCisco İmzalı?PORT UP (Aktif)ERR-DISABLED

Oluşan Konsol Log Çıktısı:

RP/0/RP0/CPU0:NCS5011#
%PHY-4-UNSUPPORTED_TRANSCEIVER : Transceiver module in slot/port 0/0/0/1 is not supported
%PORT-5-IF_DOWN_ADMIN_DOWN : Interface HundredGigE0/0/0/1, changed state to Admin Down (Unsupported Transceiver)

3. Adım Adım Çözüm: CLI İle Engeli Kaldırma

Cisco IOS XR işletim sisteminde donanım engellemesini devre dışı bırakıp üçüncü taraf DAC kabloyu aktif etmek için konfigürasyon modunda aşağıdaki adımları uygulayın:

1
Komut Servisini Aktif Edin:

Global konfigürasyon modunda service unsupported-transceiver komutunu girin ve commit edin.

2
Portu Kapatıp Açın (Reset):

Engellenmiş olan 100G arayüzünü shutdown edin ve ardından tekrar no shutdown yaparak servisi tetikleyin.

Uygulanacak IOS XR Konfigürasyonu:

! Global konfigürasyon moduna geçin
RP/0/RP0/CPU0:NCS5011# configure terminal
RP/0/RP0/CPU0:NCS5011(config)# service unsupported-transceiver
RP/0/RP0/CPU0:NCS5011(config)# commit
RP/0/RP0/CPU0:NCS5011(config)# exit

! İlgili 100G Portunu Restart Edin
RP/0/RP0/CPU0:NCS5011# configure terminal
RP/0/RP0/CPU0:NCS5011(config)# interface HundredGigE 0/0/0/1
RP/0/RP0/CPU0:NCS5011(config-if)# shutdown
RP/0/RP0/CPU0:NCS5011(config-if)# commit
RP/0/RP0/CPU0:NCS5011(config-if)# no shutdown
RP/0/RP0/CPU0:NCS5011(config-if)# commit
RP/0/RP0/CPU0:NCS5011(config-if)# end

4. Sorun Giderme (Troubleshooting) ve Kontrol Komutları

Komut uygulandığı halde bağlantı kurulamazsa fiziki katmanda veya EEPROM değerlerinde bir sorun olup olmadığını tespit etmek için aşağıdaki kontrol adımlarını izleyin:

Diyagram 2: Sorun Giderme Karar Ağacı

Port Link Durumunu OkuLink Status "UP"?İşlem BaşarılıEEPROM / PHY İnceleshow controllers ethernet-phy

Kullanılabilecek Teşhis Komutları:

  • Arayüz Detaylı Durumu:show interfaces HundredGigE 0/0/0/1
  • Donanım & EEPROM Okuması:show controllers ethernet-phy 0/0/0/1 status
  • Hata Logları:show logging | include Unsupported

⚠️ Canlı Ortam (Production) Uyarısı

service unsupported-transceiver komutu geçici veya test ortamları için ideal bir çözümdür. Ancak kalitesiz üçüncü taraf kablolarda paket kayıpları (CRC hataları) yaşanabileceği için canlı kritik omurga bağlantılarında "Cisco-Compatible Coded" (EEPROM tarafı Cisco uyumlu yazılmış) kabloların kullanılması önerilir.

© Qukasoft Blog - Cisco Network Engineering Dokümantasyonu

İnteraktif Sorun Giderme RehberiCisco NCS 5011 • IOS XR

Cisco NCS 5011 "Unsupported Transceiver" & 100G DAC Adım Adım Çözüm Kontrol Listesi

Cisco NCS 5011 router/switch üzerinde 100G DAC kablo taktığınızda port err-disabled moduna geçiyorsa, aşağıdaki adımları sırayla uygulayıp kutucukları işaretleyerek sorunu adım adım çözebilirsiniz.

?
Nasıl Kullanılır? Uyguladığınız her işlem adımını kutucuğa tıklayarak tamamlandı olarak işaretleyin. Bu sayede saha çalışmasında veya CLI müdahalesinde hangi adımda kaldığınızı karıştırmadan ilerleyebilirsiniz.

⚠️ Hatırlatma
Eğer 5. Adımda yoğun CRC hataları görüyorsanız, yazılımsal izin verilmiş olsa dahi kablonun fiziksel kalitesi yetersizdir. Bu durumda kabloyu "Cisco-Compatible Coded" donanımsal çipli bir 100G DAC kablo ile değiştirmeniz gerekir.
Qukasoft Altyapısı Uyumlu • Cisco IOS XR Troubleshooting Dokümanı
Kategori detayı

100GbE QSFP28 DAC Kablo Karşılaştırma Tablosu

Tümü1 Metre3 Metre5 MetreCisco UyumluAruba 8000Çoklu Uyumlu
Teknik referans: IEEE 802.3bj (100GBASE-CR4) • SFF-8665 (QSFP28).
Gecikme: Pasif DAC’larda optik dönüşüm olmadığı için genellikle “çok düşük” kabul edilir.
Önerilen mesafe: 1–5m aralığı çoğu kabin içi / yakın rack-to-rack senaryosu için idealdir (ortama ve port özelliklerine göre değişebilir).
ÜrünUzunlukUyumlulukStandart Referans (IEEE/SFF)GecikmeÖnerilen Mesafe
Aruba 8000 Serisi Uyumlu 100G QSFP28 DAC – 1m1 MetreAruba 8000IEEE 802.3bj • SFF-8665En DüşükAynı kabin içi (patch)
StorNET – Cisco Uyumlu 100G QSFP-100G-CU3M – 3m3 MetreCiscoIEEE 802.3bj • SFF-8665Çok DüşükKabin içi / yakın rack
Cisco Uyumlu 100G QSFP28 DAC – 3m (QSFP-100G-CU3M)3 MetreCiscoIEEE 802.3bj • SFF-8665Çok DüşükKabin içi / yakın rack
Aruba 8000 Serisi Uyumlu 100G QSFP28 DAC – 3m3 MetreAruba 8000IEEE 802.3bj • SFF-8665Çok DüşükRack-to-rack kısa mesafe
StorNET – 100GBASE-CR4 DAC 3m (Cisco/Dell/Mellanox uyumlu)3 MetreÇoklu (Cisco/Dell/Mellanox)IEEE 802.3bj • SFF-8665Çok DüşükToR / kısa mesafe
Cisco Uyumlu 100G QSFP28 DAC – 5m (QSFP-100G-CU5M)5 MetreCiscoIEEE 802.3bj • SFF-8665Çok DüşükYakın rack-to-rack (limit)
StorNET – Cisco Uyumlu QSFP-100G-CU5M – 5m5 MetreCiscoIEEE 802.3bj • SFF-8665Çok DüşükYakın rack-to-rack (limit)
ÜrünUzunlukUyumlulukStandartGecikmeÖnerilen Mesafe
Aruba 8000 Serisi Uyumlu 100G QSFP28 DAC – 1m1 MetreAruba 8000IEEE 802.3bj • SFF-8665En DüşükAynı kabin içi (patch)
ÜrünUzunlukUyumlulukStandartGecikmeÖnerilen Mesafe
StorNET – Cisco Uyumlu QSFP-100G-CU3M – 3m3 MetreCiscoIEEE 802.3bj • SFF-8665Çok DüşükKabin içi / yakın rack
Cisco Uyumlu 100G QSFP28 DAC – 3m3 MetreCiscoIEEE 802.3bj • SFF-8665Çok DüşükKabin içi / yakın rack
Aruba 8000 Serisi Uyumlu 100G QSFP28 DAC – 3m3 MetreAruba 8000IEEE 802.3bj • SFF-8665Çok DüşükRack-to-rack kısa mesafe
StorNET – 100GBASE-CR4 DAC 3m (Çoklu uyumlu)3 MetreÇoklu (Cisco/Dell/Mellanox)IEEE 802.3bj • SFF-8665Çok DüşükToR / kısa mesafe
ÜrünUzunlukUyumlulukStandartGecikmeÖnerilen Mesafe
Cisco Uyumlu 100G QSFP28 DAC – 5m5 MetreCiscoIEEE 802.3bj • SFF-8665Çok DüşükYakın rack-to-rack (limit)
StorNET – Cisco Uyumlu QSFP-100G-CU5M – 5m5 MetreCiscoIEEE 802.3bj • SFF-8665Çok DüşükYakın rack-to-rack (limit)
ÜrünUzunlukUyumlulukStandartGecikmeÖnerilen Mesafe
StorNET – Cisco Uyumlu QSFP-100G-CU3M – 3m3 MetreCiscoIEEE 802.3bj • SFF-8665Çok DüşükKabin içi / yakın rack
Cisco Uyumlu 100G QSFP28 DAC – 3m3 MetreCiscoIEEE 802.3bj • SFF-8665Çok DüşükKabin içi / yakın rack
Cisco Uyumlu 100G QSFP28 DAC – 5m5 MetreCiscoIEEE 802.3bj • SFF-8665Çok DüşükYakın rack-to-rack (limit)
StorNET – Cisco Uyumlu QSFP-100G-CU5M – 5m5 MetreCiscoIEEE 802.3bj • SFF-8665Çok DüşükYakın rack-to-rack (limit)
ÜrünUzunlukUyumlulukStandartGecikmeÖnerilen Mesafe
Aruba 8000 Serisi Uyumlu 100G QSFP28 DAC – 1m1 MetreAruba 8000IEEE 802.3bj • SFF-8665En DüşükAynı kabin içi (patch)
Aruba 8000 Serisi Uyumlu 100G QSFP28 DAC – 3m3 MetreAruba 8000IEEE 802.3bj • SFF-8665Çok DüşükRack-to-rack kısa mesafe
ÜrünUzunlukUyumlulukStandartGecikmeÖnerilen Mesafe
StorNET – 100GBASE-CR4 DAC 3m (Cisco/Dell/Mellanox uyumlu)3 MetreÇoklu (Cisco/Dell/Mellanox)IEEE 802.3bj • SFF-8665Çok DüşükToR / kısa mesafe

Hangi uzunluğu seçmeliyim?

Kritik not: 100G QSFP28 DAC bağlantılarında FEC ve port ayarları (özellikle switch markasına göre) link stabilitesini etkileyebilir. Emin değilseniz projeye göre doğrulama yapmak en güvenlisidir.

1 Metre

Aynı kabin içinde, cihazlar yan yana/üst üste ise. En temiz kablo yönetimi ve en düşük risk.

Tipik kullanım: Patch bağlantılar, kısa ToR içi.

3 Metre

Kabin içi çoğu gerçek senaryonun “tatlı noktası”. ToR switch → sunucu/diğer switch bağlantılarında en yaygın ölçü.

Tipik kullanım: Kabin içi/yan rack kısa mesafe.

5 Metre

Yakın rack-to-rack veya kabin içinde daha uzun güzergâh gerekiyorsa. Pasif DAC’ta pratik limit bölgesidir.

Tipik kullanım: Yakın rack bağlantıları (limit).
