Broadcom P2200G Nedir? Çift Port 200GbE NIC İnceleme ve Uyumluluk Rehberi |

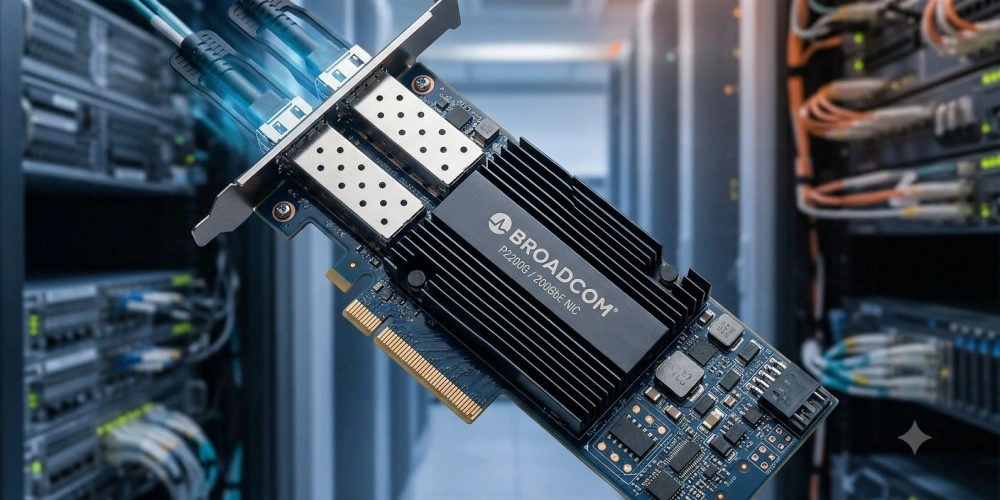

| Broadcom P2200G (ürün kodu BCM957608-P2200GQF00),AI/ML kümeleri, bulut ve yüksek performanslı depolama altyapıları için tasarlanmış çift port 200GbE bir ağ kartıdır (NIC). Bu rehber; sistem mimarları, veri merkezi yöneticileri ve teknik satın almacılar için P2200G'nin teknik özelliklerini, RoCE v2 ve TruFlow donanım hızlandırma motorlarını, hangi QSFP112 modül, DAC ve AOC kabloyla çalıştığını ve bu kartı ne zaman tercih etmeniz gerektiğini açıklar. |
| Kısa cevap: P2200G, Broadcom BCM57608 (Thor 2) kontrolcüsü üzerine kurulu, çift port 200GbE QSFP112 ve PCIe 5.0 x16 arayüzlü bir NIC'tir. Donanım tabanlı RoCE v2 tıkanıklık kontrolü, TruFlow akış işleme ve silikon Root-of-Trust güvenliği sunar. Karta takılacak QSFP112 modül, DAC ve AOC kabloların, bağlanacağı switch markasına göre EEPROM kodlu olması link sorunlarını önler. |
|
|
P2200G, Broadcom'un 400G Ethernet kontrolcü mimarisine dayanan BCM57608 (kod adı Thor 2) ASIC'ini kullanır. Kart, bu 400G mimarisini çift port 200GbE konfigürasyonunda sunar; her port 100/50G PAM4 ve 25G NRZ SerDes ile 400/200/100/50/25 GbE hızlarını destekler. Sunucu tarafında PCIe 5.0 x16 arayüzü kullanılır, böylece çift 200GbE hattın hat hızında (line-rate) çalışması için yeterli host bant genişliği sağlanır.
Tipik kullanım alanları AI/ML eğitim ve çıkarım kümeleri, bulut ölçekli ağ omurgaları, yüksek performanslı hesaplama (HPC) ve NVMe-oF tabanlı depolama ağlarıdır. Kart düşük profil (low profile) form faktöründedir; 1U ve 2U sunucu kasalarına uyar. |
|
| BCM957608-P2200GQF00 — Özet Spesifikasyon | | Ürün kodu | P2200G / BCM957608-P2200GQF00 | | Kontrolcü (ASIC) | Broadcom BCM57608 (Thor 2) | | Port sayısı ve tipi | Çift port (2x) QSFP112 | | Desteklenen hızlar | 2x 200GbE (400/200/100/50/25 GbE port esnekliği) | | Host arayüzü | PCIe 5.0 x16 | | SerDes | 100/50G PAM4, 25G NRZ | | RDMA | RoCE v2 (4. nesil),donanım tabanlı tıkanıklık kontrolü | | Tünel offload | VXLAN, GRE, NVGRE, Geneve, IP-in-IP | | Akış işleme | TruFlow (CPU offload, VM yoğunluğu artışı) | | GPU | Peer Memory Direct (düşük gecikmeli GPU-GPU iletişim) | | Güvenlik | Silikon Root-of-Trust (RoT),Secure Boot, attestation, satır içi şifreleme | | Form faktör | Düşük profil (low profile),plug-in PCIe kart | | Medya desteği | QSFP112 optik modül, DAC ve AOC kablolar |
|
RoCE v2, TruFlow ve donanım hızlandırma ne işe yarar? |
P2200G'nin değeri yalnızca ham bant genişliğinde değil, CPU'yu yükten kurtaran donanım motorlarındadır:
RoCE v2 (4. nesil): RDMA trafiğini Ethernet üzerinden taşır. Broadcom'un donanım tabanlı tıkanıklık kontrolü, gerçek dünya senaryolarında düşük gecikme sağlar ve ölçekli RoCE kurulumunun yapılandırma karmaşıklığını azaltır. AI/ML eğitim kümelerinde GPU sunucuları arası iletişimde belirleyici özelliktir.
TruFlow: Akış işleme ve eşleştirmeyi NIC üzerinde yaparak sanal makine (VM) yoğunluğunu artırır ve CPU çevrimlerini serbest bırakır. Çok kiracılı bulut ortamlarında sunucu başına daha fazla iş yükü demektir.
Tünel offload: VXLAN, GRE, NVGRE, Geneve ve IP-in-IP kapsülleme işlemleri donanımda yapılır; overlay ağlarda CPU yükü düşer. Peer Memory Direct ise GPU bellekleri arasında doğrudan, düşük gecikmeli aktarım sağlar. |
Güvenlik: Root-of-Trust, Secure Boot ve attestation |
| P2200G, güvenliği silikon seviyesinden başlatır. Broadcom'un donanımsal Root-of-Trust (RoT) çapasına dayanan Secure Boot, kartın yalnızca imzalı ve doğrulanmış firmware ile başlatılmasını sağlar. Attestation desteği, sunucu platformunun bütünlüğünün uzaktan kanıtlanmasına imkân verir. Satır içi şifreleme motoru, veri güvenliğini CPU'ya ek yük bindirmeden sağlar. Bu özellikler, çok kiracılı bulut ve regülasyona tabi veri merkezi ortamlarında platform güvenliği için kritik olabilir. |
P2200G ile hangi QSFP112 modül, DAC ve AOC kullanılır? |
P2200G'nin portları QSFP112 form faktöründedir. 200GbE bağlantı, port başına 2x 100G PAM4 hattıyla kurulur. Mesafeye göre üç temel seçenek vardır:
QSFP112 DAC (Direct Attach Copper): Rack içi kısa mesafe (tipik 1–3 m) bağlantılar için. Harici güç gerektirmez, gecikme en düşüktür. ToR switch ile sunucu arası bağlantıda en ekonomik seçenektir.
QSFP112 AOC (Active Optical Cable): Orta mesafe (yaklaşık 3–30 m) için. DAC'tan daha hafif ve esnektir; rack'ler arası geçişlerde tercih edilir.
QSFP112 optik transceiver: Daha uzun mesafeler ve yapılandırılabilir fiber altyapı için. 200G→2x100G breakout senaryolarında bir P2200G portunu iki adet 100G uç cihaza bölebilirsiniz. |
| LinkReal farkı — cihaza özel EEPROM kodlama Bir NIC kurulumunda link sorunlarının çoğu kart tarafında değil, switch tarafında ortaya çıkar. Çünkü çoğu switch, takılan modül/kablonun EEPROM bilgisini kendi markasına göre doğrular. LinkReal; QSFP112 modül, DAC ve AOC kablolarını bağlanacağınız switch markasına göre kodlar — Mellanox (NVIDIA) Spectrum, Arista, Cisco, Juniper, Dell, Huawei, MikroTik ve diğerleri. Böylece sadece üretici marka ile çalışma zorunluluğu (brand lock) ortadan kalkar ve link ilk denemede kalkar. |
|
P2200G mı, ailedeki diğer varyantlar mı? Hangisini seçmelisiniz? |
| BCM957608 ailesi aynı Thor 2 kontrolcüsünü farklı form faktör ve ek özelliklerle sunar. Doğru seçim, sunucu kasası tipinize ve zamanlama gereksiniminize bağlıdır: |
| Model | Form faktör | Ne zaman seçilir? | | P2200G | Standart PCIe kart | Klasik PCIe yuvalı sunucularda çift 200GbE için varsayılan tercih | | P2200G-PTP | Standart PCIe kart | Hassas zaman damgası / PTP gerektiren finans, telekom, ölçüm uygulamaları | | N2200G | OCP 3.0 | OCP 3.0 yuvası kullanan hiper-ölçekli / bulut sunucu platformları |
|
| Daha düşük hız ihtiyacınız varsa (örneğin 100GbE veya 25GbE),200GbE bir kart yerine alt sınıf bir NIC daha doğru fiyat-performans verir. P2200G'yi asıl anlamlı kılan; GPU sunucuları arası RoCE trafiği, NVMe-oF depolama ağları ve çift 200GbE'nin gerçekten doyurulacağı yük profilleridir. |
Sık yapılan hatalar1. PCIe yuvasını göz ardı etmek. Çift 200GbE'yi hat hızında çalıştırmak için PCIe 5.0 x16 gerekir. PCIe 4.0 x16 veya x8 yuvada bant genişliği tıkanır.
2. Kodsuz modül/kablo kullanmak. Switch'in markasına göre EEPROM kodu olmayan QSFP112 modül/DAC, çoğu switch'te link almaz veya uyarı üretir. Sipariş öncesi switch markasını netleştirin.
3. Soğutma ve güç bütçesini atlamak. 200GbE NIC'ler ciddi ısı üretir; sunucu hava akışı ve güç bütçesi doğrulanmadan yoğun kurulum yapmayın.
4. RoCE'yi yapılandırmadan beklenti kurmak. RoCE v2'nin avantajı, ağda doğru tıkanıklık kontrolü ve gerekli switch ayarları yapıldığında ortaya çıkar. |
|
Sık sorulan sorular (SSS) |
Broadcom P2200G hangi hızları destekler? Kart çift port 200GbE olarak konumlanır; altyapısı 400/200/100/50/25 GbE port hız esnekliği sunan BCM57608 kontrolcüsüne dayanır. | | | P2200G hangi PCIe arayüzünü kullanır? PCIe 5.0 x16. Çift 200GbE'nin hat hızında çalışması için PCIe 5.0 x16 yuva önerilir. | | | P2200G ile üçüncü parti QSFP112 modül kullanılabilir mi? Evet. Önemli olan, modül veya DAC/AOC kablonun bağlanacağı switch markasına göre EEPROM kodlu olmasıdır. LinkReal bu kodlamayı cihaza özel yapar. | | | P2200G'nin kontrolcüsü (ASIC) nedir? Broadcom BCM57608, kod adıyla Thor 2. Aynı kontrolcü N2200G (OCP 3.0) ve P2200G-PTP varyantlarında da kullanılır. |
|
Sonuç |
| Broadcom P2200G; çift 200GbE bant genişliğini RoCE v2, TruFlow ve silikon Root-of-Trust güvenliğiyle birleştiren, AI/ML, bulut, HPC ve depolama ağları için tasarlanmış bir NIC'tir. Kartın performansını doğru almak iki koşula bağlıdır: yeterli PCIe 5.0 x16 host bant genişliği ve switch markasına uygun kodlanmış QSFP112 modül/DAC/AOC bağlantısı. Bağlantı tarafını doğru kurguladığınızda P2200G, yoğun GPU ve depolama trafiğini düşük gecikmeyle taşır. |
|
Bu yazıda anlatılan QSFP112 modül, DAC ve AOC kablolarının tamamına ve Broadcom P2200G uyumlu bağlantı çözümlerine LinkReal ürün sayfasından ulaşabilir, switch markanıza göre EEPROM kodlama için teknik destek alabilirsiniz. Alıntı yapılan Üretici Firma sayfasına Kaynak olarak bu linkden ulaşabilirsiniz. https://www.broadcom.com/products/ethernet-connectivity/network-adapters/p2200g |
|
